Configurar planos transversales - Modelo
Este cuadro de diálogo permite la definición de los parámetros para la representación del modelo y la rotulación sobre el modelo de planos de transversal del tramo.
NOTA: en el modelo se representan:
- Sección transversal (plataforma, subrasante, explanadas, carriles, traviesas, etc.)
- Terrenos visibles en el momento de la generación del plano
- Tramos asociados en el terreno activo del tramo
- Líneas 3D asociadas al tramo visibles en transversal
- Gálibos asignados (en caso de ferrocarril o túnel de ferrocarril)
Estos valores se guardan en el trabajo, y se aplican al tramo desde el que se invoca.

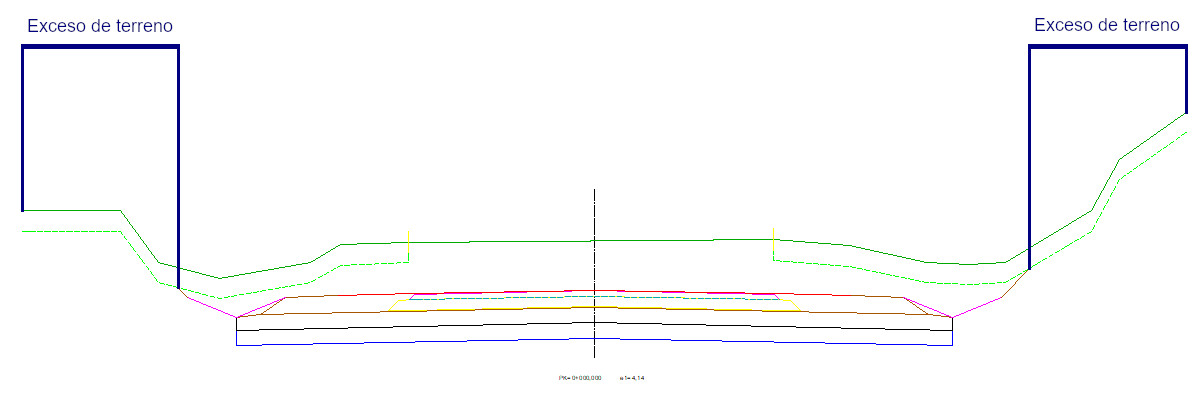

- Exceso de terreno (m)
- Longitud máxima de los perfiles de los terrenos representada, medida desde los extremos exteriores de las secciones (o desde el eje si no se representa ninguna sección).
- + Más información
- No aparece en los tramos de tipo túnel.
Los extremos exteriores de las secciones corresponden a los pies de talud más exteriores de la propia sección o de las secciones de los tramos asociados al terreno activo.
El dato se introduce en metros en magnitud real (unidades modelo).

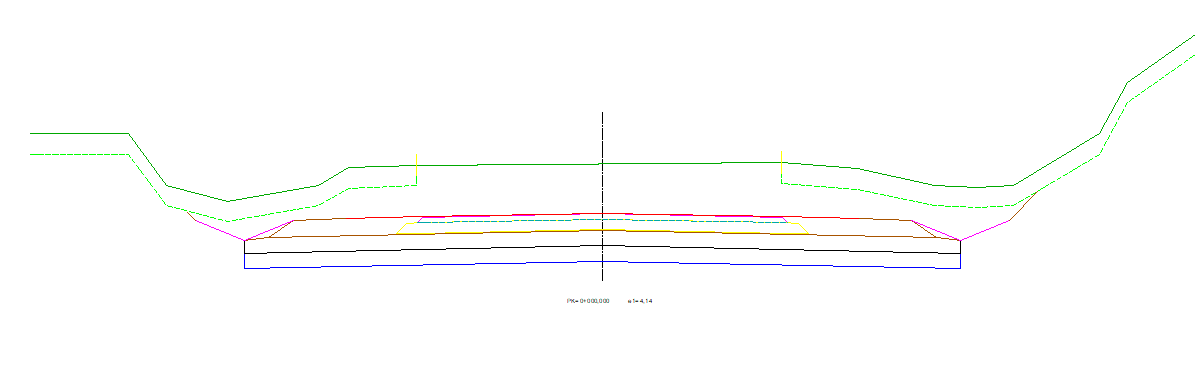

- Mostrar plano de comparación
- Indica si se representa un plano de comparación.
- + Más información
- No aparece en los tramos de tipo túnel.

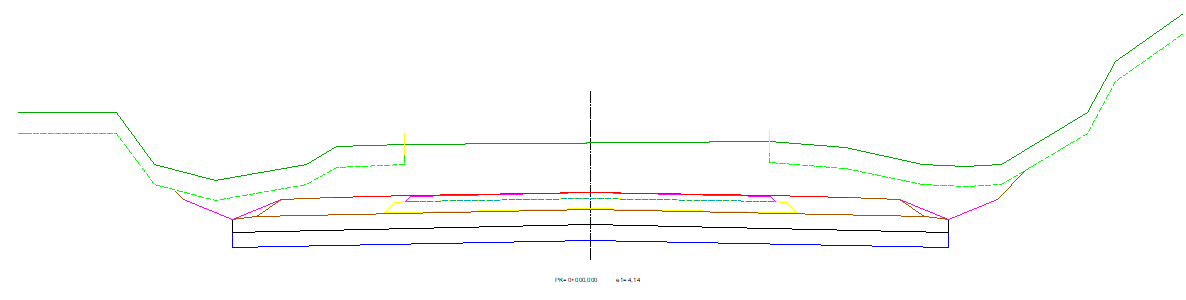

- Solo terrenos
- Indica si se representa el modelo completo o sólo los terrenos.
- + Más información
- Valores posibles:
- NO = se representan el modelo de la sección (plataforma, taludes, cunetas, muros, etc.), todos los terrenos del tramo visibles en el momento de la generación y todas las líneas 3D asociadas visibles en el momento de la generación.
- SI = se representan solo los terrenos del tramo visibles en el momento de la generación.

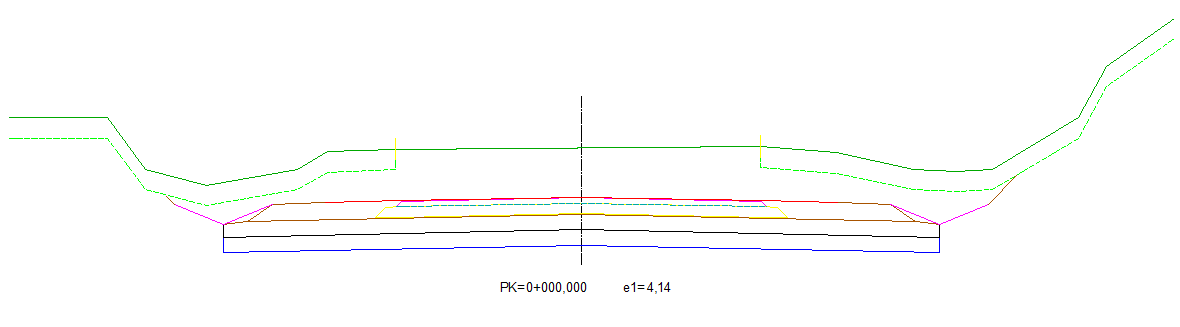

- Rotular cotas extremos
- Indica si se rotulan sobre el modelo las cotas de los extremos.
- + Más información
- No aparece en los tramos de tipo túnel.
- Altura rótulo cotas extremos
- Altura del texto del rótulo de las cotas de los extremos (en milímetros plano).

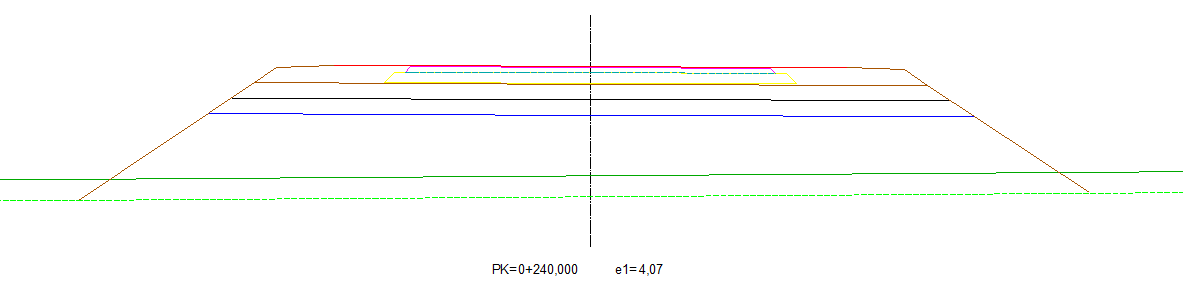

- Rotular pendientes de taludes
- Indica si se rotulan sobre el modelo las pendientes de los taludes de desmonte y terraplén.
- + Más información
- No aparece en los tramos de tipo túnel.
- Altura rótulo pendientes de taludes
- Altura del texto del rótulo de las pendientes de taludes (en milímetros plano).

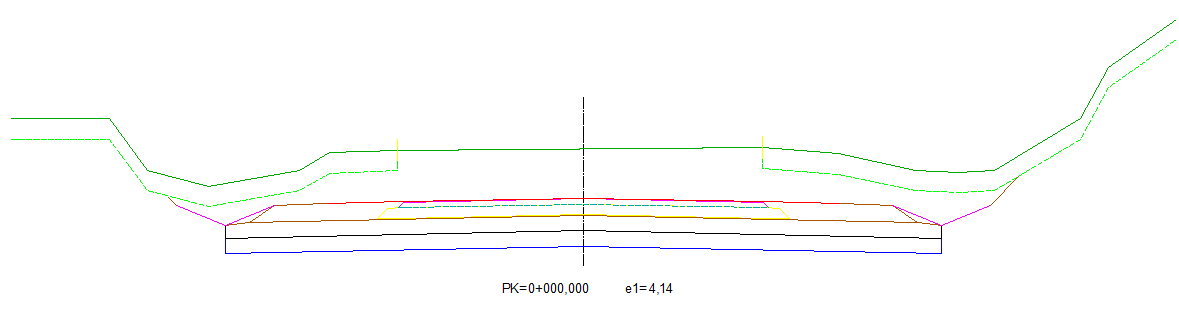

- Rotular peraltes/sobreelevaciones
- Indica si se rotulan sobre el modelo los peraltes en carretera o sobreelevaciones en ferrocarril.
- + Más información
- Altura rótulo peraltes/sobreelevaciones
- Altura del texto del rótulo de los peraltes en carretera o sobreelevaciones en ferrocarril (en milímetros plano).

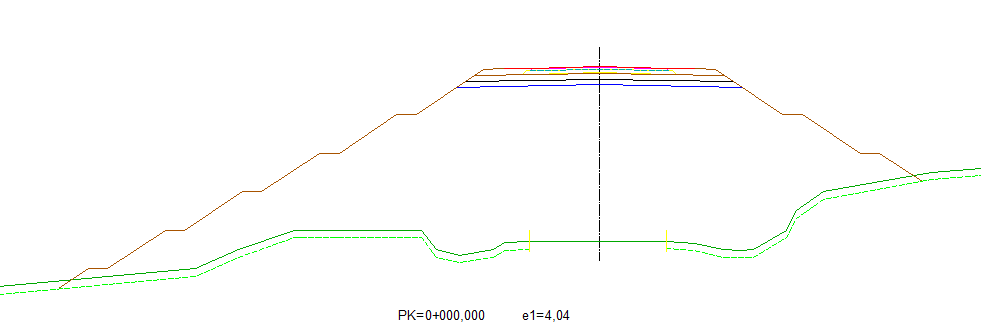

- Rotular puntos de taludes
- Indica si se rotulan sobre el modelo los puntos de quiebro de los taludes de desmonte y terraplén.
- + Más información
- No aparece en los tramos de tipo túnel.
- Altura rótulo puntos de taludes
- Altura del texto del rótulo de los puntos de quiebro de los taludes de desmonte y terraplén (en milímetros plano).
- Rotular incrementos en puntos del terreno
- Indica si se rotulan los excesos/defectos del terreno de excavación respecto a la excavación teórica en los puntos de definición del terreno de excavación.
- + Más información
- Sólo aparece en los tramos de tipo túnel.
- Rotular incrementos por equidistancia
- Indica si se rotulan los excesos/defectos del terreno de excavación respecto a la excavación teórica en puntos equidistantes en ángulo.
- + Más información
- Sólo aparece en los tramos de tipo túnel.
- Incremento angular
- Ángulo entre puntos rotulados para la opción Rotular incrementos por equidistancia.
- + Más información
- Sólo aparece en los tramos de tipo túnel.
