Configurar planos transversales - Malla
Este cuadro de diálogo permite la definición de los parámetros para la representación de la malla de referencia.
Estos valores se guardan en el trabajo, y se aplican al tramo desde el que se invoca.
Dimensiones
- Separación horizontal (mm)
- Longitud cubierta horizontalmente por cada cuadrícula de la malla.
El dato se introduce en milímetros en magnitud real (unidades modelo).
- Separación vertical (mm)
- Longitud cubierta verticalmente por cada cuadrícula de la malla.
El dato se introduce en milímetros en magnitud real (unidades modelo).
General
- Mostrar malla
- Indica si se dibuja la malla de referencia.

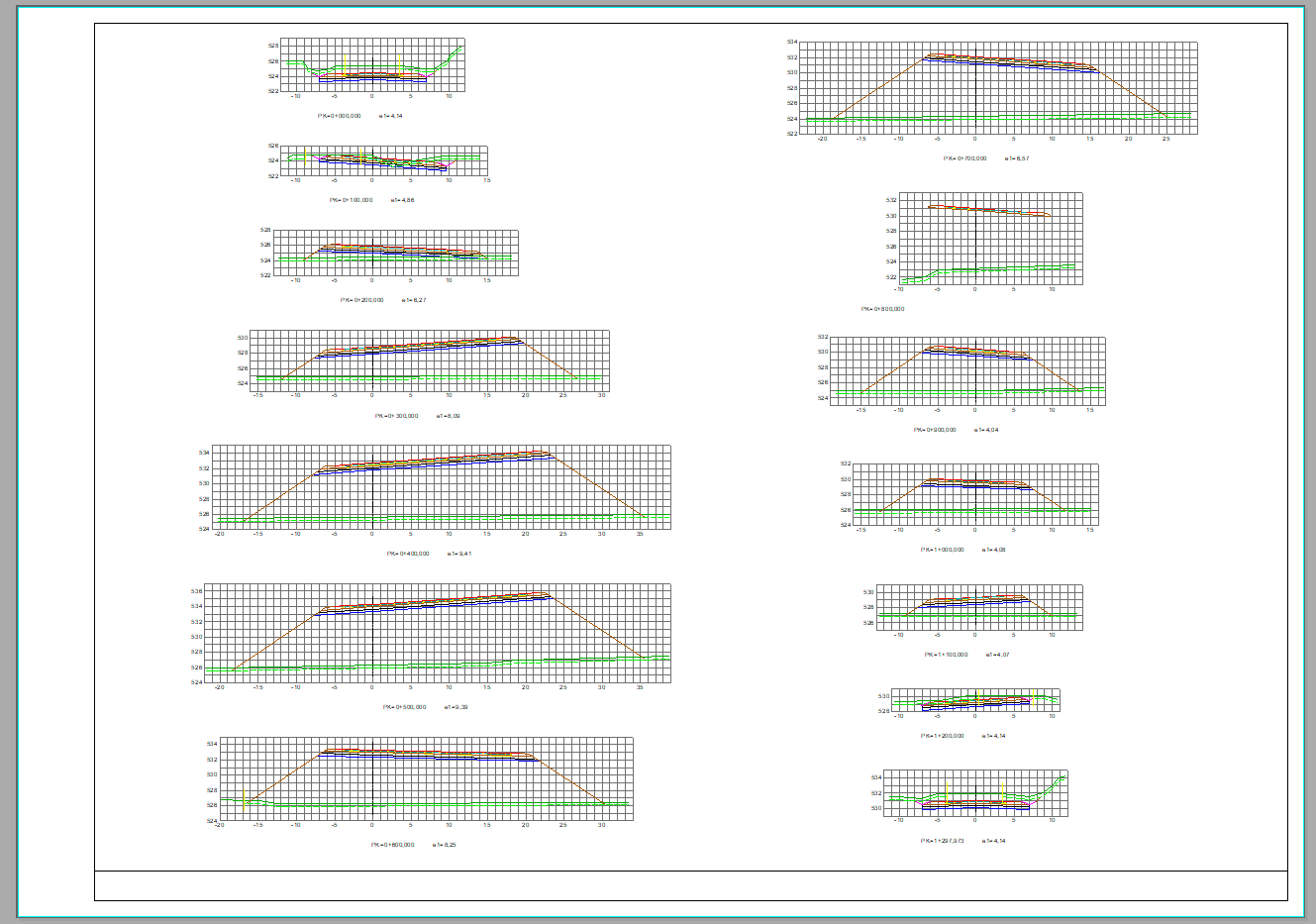

- Malla uniforme
- Indica si la malla de referencia es uniforme para todo el plano, es decir, si la malla de todos los perfiles
tiene el mismo ancho.
+ Más información
Rotulación
- Rotular distancias múltiplo de
- Indica cada cuantos cuadrados se rotula la malla horizontalmente.
- Rotular cotas múltiplo de
- Indica cada cuantos cuadrados se rotula la malla verticalmente.
- Altura de textos
- Altura del texto de los rótulos de la malla de referencia.
