Catálogo de traviesas

Este cuadro de diálogo permite la definición de los datos de traviesas.

Las traviesas definidas en el catálogo se pueden utilizar en cualquier tramo del trabajo.

Los puntos de definición describen la geometría de la traviesa para ambas vías (no se aplica ningún tipo de simetría).

Acceso
Desde el Árbol del trabajo, botón derecho sobre el nodo EDICIÓN DE TRABAJO → Catálogos → Traviesas...
Desde el menú superior, desplegar el menú Trabajo → Catálogos → Traviesas...

Es importante diferenciar los datos de cálculo de la sección de los datos de representación de la traviesa:
Para calcular la sección solamente es necesaria la altura de traviesa. El resto de datos se utilizan únicamente a efectos de representación, y su definición es opcional.

Árbol de traviesas del catálogo

TRAVIESAS
Árbol de traviesas y puntos: el primer nivel muestra las traviesas definidas en el catálogo; el segundo, los puntos de definición de la traviesa de la que cuelgan.

Datos de la traviesa seleccionada en el árbol

Denominación
Nombre identificativo de la traviesa.
Altura
Valor de la altura de la traviesa utilizado para los cálculos de la sección.
Se mide en milímetros.
Anchura
Valor de la anchura de la traviesa utilizado para la exportación del modelo 3D.
Este valor no se tiene en cuenta para los cálculos de la sección.
Se mide en milímetros.
Separación entre traviesas
Valor de la separación entre traviesas utilizado para la exportación del modelo 3D.
Este valor no se tiene en cuenta para los cálculos de la sección, en todos los perfiles transversales se representa una traviesa.
Se mide en milímetros.
Punto de anclaje
Coordenadas del punto de anclaje de la traviesa (en milímetros).
En la vista preliminar este punto se representa con una marca amarilla.

Datos del punto seleccionado en el árbol

En la vista preliminar este punto se representa con una marca verde.

X
Coordenada X del punto seleccionado (en milímetros).
Y
Coordenada Y del punto seleccionado (en milímetros).

Botones de acciones sobre el catálogo

Añadir
Si el nodo seleccionado en la lista de traviesas es el nodo raíz (TRAVIESAS), se añade una nueva traviesa a la lista de traviesas
Si el nodo seleccionado en la lista de traviesas es el nodo de una traviesa o un punto de la misma, se añade un nuevo punto a esa traviesa.
Eliminar
Elimina la traviesa seleccionada en la lista de traviesas.
Eliminar no utilizadas
Elimina las traviesas que no estén en uso en el trabajo.
Importar ...
Importa la definición de traviesas de un archivo de intercambio compatible.
Exportar ...
Exporta la definición de traviesas a un archivo de intercambio compatible.
+ Más información
Si el nodo seleccionado en la lista de traviesas es el nodo raíz (TRAVIESAS), se exportan todas las traviesas definidas en el catálogo. Los formatos disponibles a este nivel son:
- TRX (recomendado): exporta los datos de definición de la traviesa
- TRAV (obsoleto): exporta los datos de definición de la traviesa

Si el nodo seleccionado en la lista de traviesas es el nodo de una traviesa o un punto de la misma, se exporta sólo esa traviesa. Los formatos disponibles a este nivel son:
- TRX (recomendado): exporta los datos de definición de la traviesa
- TRAV (obsoleto): exporta los datos de definición de la traviesa
- OBJ: exporta el modelo 3D de la traviesa
- DXF: exporta el modelo 3D de la traviesa
Aceptar
Cierra el catálogo guardando los cambios realizados.
Cancelar
Cierra el catálogo sin guardar los cambios realizados.

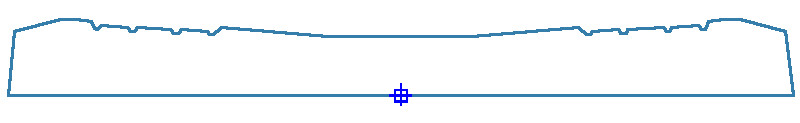

DLG_CatalogoTraviesas_0001

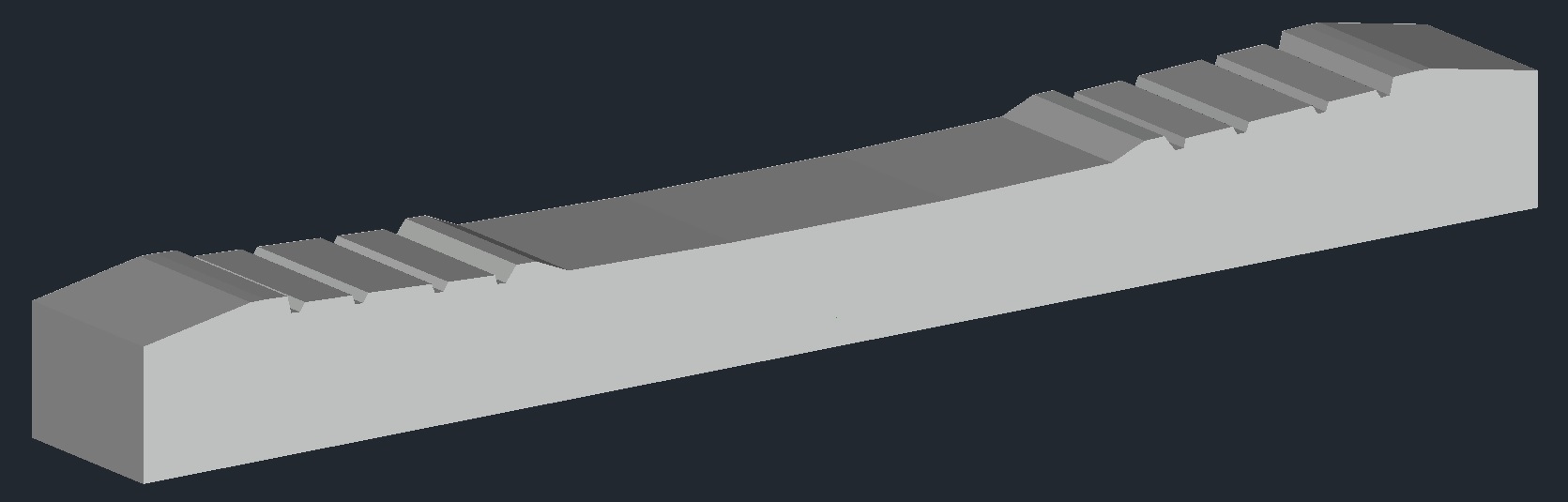

DLG_CatalogoTraviesas_0002
