Catálogo de taludes
Este cuadro de diálogo permite la definición de los datos de taludes.
Los taludes definidos en el catálogo se pueden utilizar en cualquier tramo del trabajo.
Los puntos de definición describen la geometría del talud situado en la margen derecha. Si el talud se asigna a la margen izquierda, el programa aplicará una simetría respecto a la vertical a distancia 0.
- Acceso
- Desde el Árbol del trabajo, botón derecho sobre el nodo EDICIÓN DE TRABAJO → Catálogos → Taludes...
- Desde el menú superior, desplegar el menú Trabajo → Catálogos → Taludes...
- TALUDES
- Árbol de taludes y puntos: el primer nivel muestra los taludes definidos en el catálogo; el segundo, los puntos de definición del talud del que cuelgan.
- Nombre
- Nombre identificativo del talud.

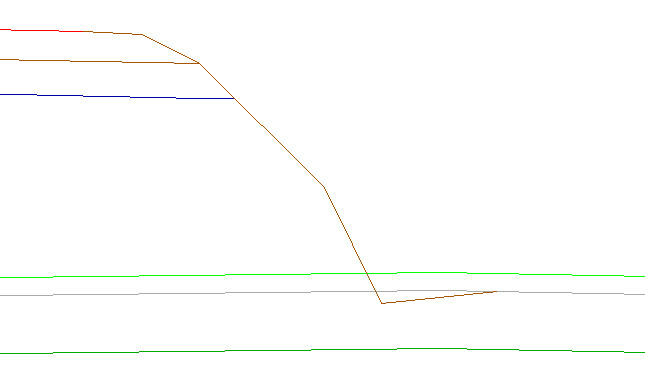

- Superior
- Indica la posición del talud en la sección respecto a su talud de cierre.
- + Más información
- Si está marcada, el talud de cierre se aplica primero y la definición de puntos realizada aquí se sitúa tras él.
Si está desmarcada, la definición de puntos aquí realizada se aplica primero y el talud de cierre tras ella.

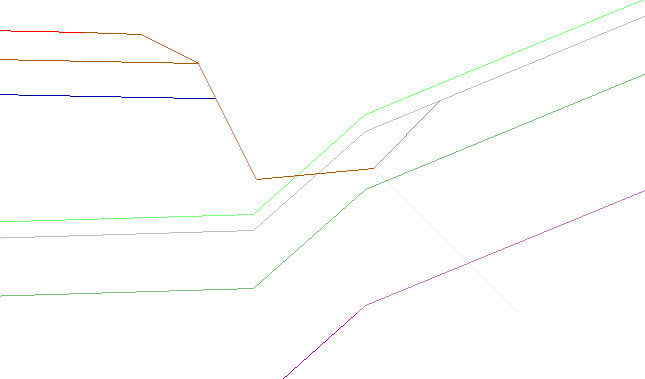

- Completo
- Indica si el talud se construye completo.
- + Más información
- Si está marcada, el talud se construye completo.
Si está desmarcada, el talud se construye hasta la intersección con el terreno competente de terraplén (si el talud está aplicado a un terraplén) o con el terreno competente de desmonte (si el talud está aplicado a un desmonte).

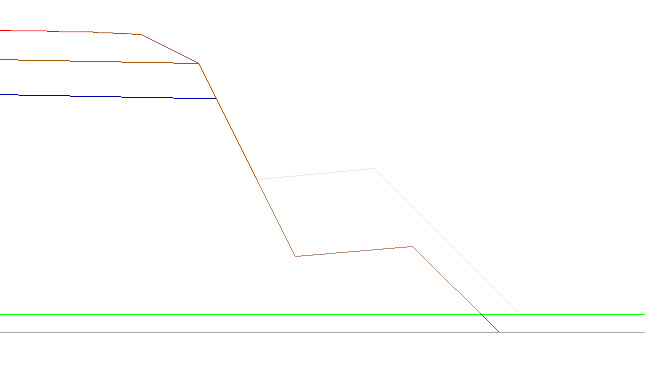

- Ajustado a rasante
- Indica si el talud tiene una barra ajustada a rasante.
- + Más información
- Si está marcada, la barra ajustada se prolonga o recorta (manteniendo su inclinación) hasta llegar a la cota indicada por la rasante asignada a talud.
Si está desmarcada, todas las ramas se construyen con las dimensiones indicadas. Deshabilitada si está marcada Superior o Transición lineal.
- Barra de ajuste (a rasante)
- Número correspondiente al punto del talud que define el final de la barra de ajuste a rasante.
- Deshabilitada si está desmarcada Ajustado a rasante.
- En la vista preliminar esta barra se representa con una línea roja.
- NOTA: si la barra seleccionada es horizontal, no se hace ningún ajuste.
- Incr. Distancia
- Incremento de distancia horizontal respecto al punto de definición anterior.
- En el caso del primer punto, distancia horizontal al punto de arranque del talud.
- Incr. Cota
- Incremento de distancia vertical respecto al punto de definición anterior.
- En el caso del primer punto, distancia vertical al punto de arranque del talud.
Árbol de taludes del catálogo
Datos del talud seleccionado en el árbol
Datos del punto seleccionado en el árbol
En la vista preliminar este punto se representa con una marca verde.
