Catálogo de gálibos
Este cuadro de diálogo permite la definición de los datos de gálibos de ferrocarril.
Los gálibos definidos en el catálogo se pueden utilizar en cualquier tramo del trabajo.
Los puntos de definición describen la geometría del gálibo para ambas vías (no se aplica ningún tipo de simetría).
- Acceso
- Desde el Árbol del trabajo, botón derecho sobre el nodo EDICIÓN DE TRABAJO → Catálogos → Gálibos...
- Desde el menú superior, desplegar el menú Trabajo → Catálogos → Gálibos...
- GÁLIBOS
- Árbol de gálibos y puntos: el primer nivel muestra los gálibos definidos en el catálogo; el segundo, los puntos de definición del gálibo del que cuelgan.
- Denominación
- Nombre identificativo del gálibo.
- Pluma
- Pluma con la que se representa el gálibo.
- Punto de anclaje
- Coordenadas del punto de anclaje del gálibo (en metros).
- En la vista preliminar este punto se representa con una marca amarilla.

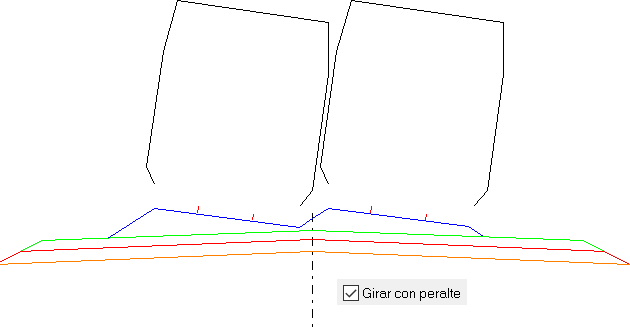

- Girar con peralte
- Indica si el gálibo gira en función del peralte.
- + Más información
- Si está marcada, el gálibo gira con el peralte.
Si está desmarcada, el gálibo no rota (se mantiene con la orientación definida independientemente del peralte).
- X
- Coordenada X del punto seleccionado (en metros).
- Y
- Coordenada Y del punto seleccionado (en metros).
Árbol de gálibos del catálogo
Datos del gálibo seleccionado en el árbol
Datos del punto seleccionado en el árbol
En la vista preliminar este punto se representa con una marca verde.
