Catálogo de carriles

Este cuadro de diálogo permite la definición de los datos de carriles.

Los carriles definidos en el catálogo se pueden utilizar en cualquier tramo del trabajo.

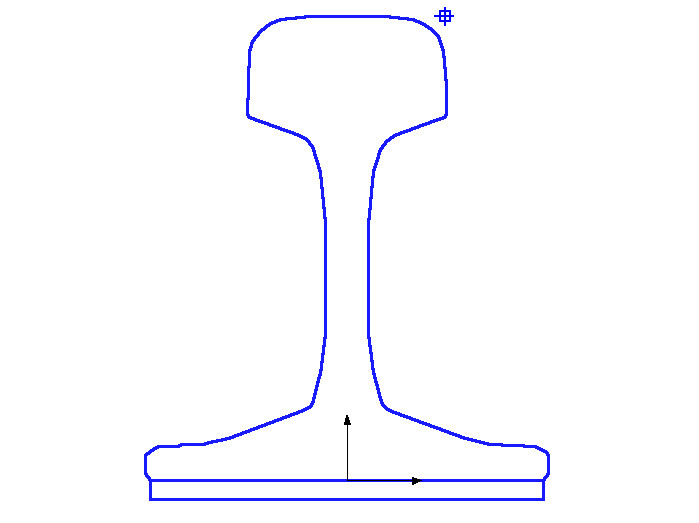

Los puntos de definición describen la geometría del carril izquierdo de cada vía. Para el carril derecho de cada vía, el programa aplicará una simetría respecto a la vertical a distancia 0.

Acceso

Desde el Árbol del trabajo, botón derecho sobre el nodo EDICIÓN DE TRABAJO → Catálogos → Carriles...

Desde el menú superior, desplegar el menú Trabajo → Catálogos → Carriles...

Es importante diferenciar los datos de cálculo de la sección de los datos de representación del carril:
Para calcular la sección solamente es necesaria la altura de carril. El resto de datos se utilizan únicamente a efectos de representación, y su definición es opcional.

Árbol de carriles del catálogo

CARRILES

Árbol de carriles y puntos: el primer nivel muestra los carriles definidos en el catálogo; el segundo, los puntos de definición del carril del que cuelgan.

Datos del carril seleccionado en el árbol

Denominación

Nombre identificativo del carril.

Altura

Valor de la altura de carril utilizada para los cálculos de la sección.

Se mide en milímetros.

Punto de anclaje

Coordenadas del punto de anclaje del carril (en milímetros).

En la vista preliminar este punto se representa con una marca amarilla.

Giro (tangente)

Ángulo del eje de definición de la figura del carril respecto al eje de definición de la vía.

Afecta solamente a la representación del carril.

Se mide en H:V.

Punto de replanteo

Coordenadas del punto que se utilizará en los listados de replanteo (en milímetros).

En la vista preliminar este punto se representa con una marca roja.

Datos del punto seleccionado en el árbol

En la vista preliminar este punto se representa con una marca verde.

X

Coordenada X del punto seleccionado (en milímetros).

Y

Coordenada Y del punto seleccionado (en milímetros).
