Catálogo de barreras

Este cuadro de diálogo permite la definición de los datos de barreras.

Las barreras definidas en el catálogo se pueden utilizar en cualquier tramo del trabajo.

Los puntos de definición describen la geometría de la barrera, independientemente de si se sitúa a la izquierda o a la derecha del eje..

Acceso
Desde el Árbol del trabajo, botón derecho sobre el nodo EDICIÓN DE TRABAJO → Catálogos → Barreras...
Desde el menú superior, desplegar el menú Trabajo → Catálogos → Barreras...

Es importante diferenciar los datos de cálculo de la sección de los datos de representación de la barrera:
Para calcular la sección para los estudios de visibilidad solamente es necesaria la altura de barrera. El resto de datos se utilizan únicamente a efectos de representación, y su definición es opcional.

Árbol de barreras del catálogo

Barreras
Árbol de barreras y puntos: el primer nivel muestra las barreras definidas en el catálogo; el segundo, los puntos de definición de la barrera de la que cuelgan.

Datos de la barrera seleccionada en el árbol

Denominación
Nombre identificativo de la barrera.
Pluma
Pluma con la que se representa la barrera.
Altura
Valor de la altura de barrera utilizada para los cálculos de la sección para los estudios de visibilidad.
Se mide en metros.
Punto de anclaje
Coordenadas del punto de anclaje de la barrera (en metros).
En la vista preliminar este punto se representa con una marca amarilla.

Datos del punto seleccionado en el árbol

En la vista preliminar este punto se representa con una marca verde.

X
Coordenada X del punto seleccionado (en metros).
Y
Coordenada Y del punto seleccionado (en metros).

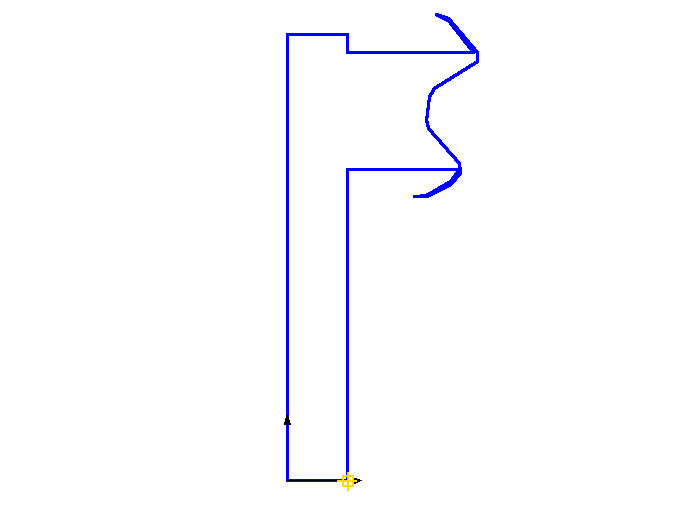

DLG_CatalogoBarreras_0001
