Anchos, peraltes y/o límites

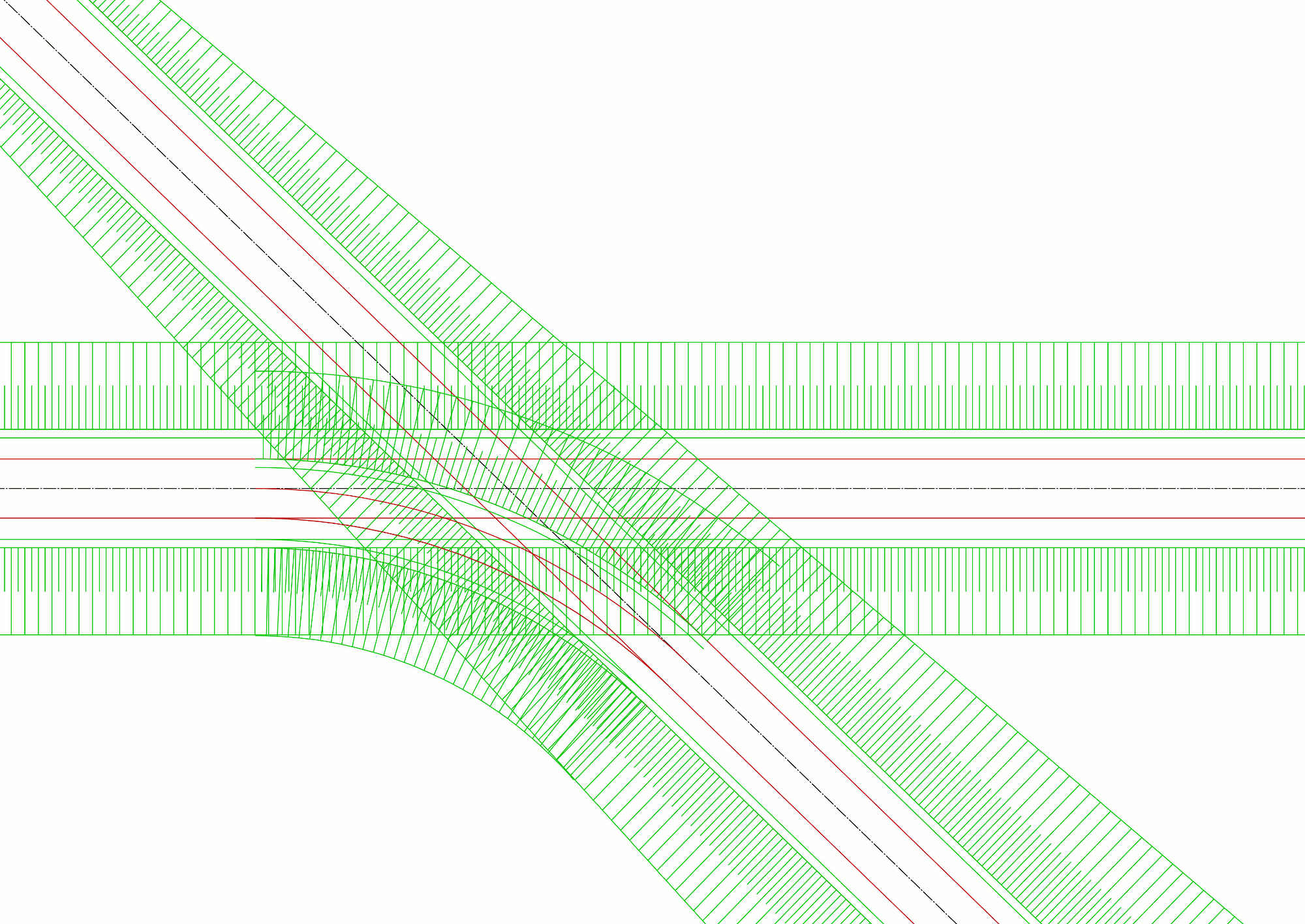

Este cuadro de diálogo permite la definición de los parámetros deseados para la generación automática de anchos de plataforma, peraltes/pendientes y/o límites apoyándose en otro u otros dos tramos del trabajo.
+ Más información
Esta opción sólo es aplicable a tramos de tipo carretera, multipista o urbana.
Se pueden seleccionar si se generan anchos, peraltes/pendientes o límites o combinaciones de estas tres generaciones.
Los límites pueden generarse en el tramo principal con el Tramo 1, en el tramo principal con el Tramo 2, en el Tramo 1 o en el Tramo 2 o en combinaciones de estas cuatro generaciones.
Se pueden seleccionar si se generan anchos, peraltes/pendientes o límites o combinaciones de estas tres generaciones.
Los límites pueden generarse en el tramo principal con el Tramo 1, en el tramo principal con el Tramo 2, en el Tramo 1 o en el Tramo 2 o en combinaciones de estas cuatro generaciones.
- Estación inicial
- Valor de la primera estación del tramo principal para la que se realiza el cálculo.
- El programa propone la estación inicial del tramo principal.
- Estación final
- Valor de la última estación del tramo principal para la que se realiza el cálculo.
- El programa propone la estación final del tramo principal.
- Selección gráfica
- Se puede realizar la selección gráfica de los Datos del apoyo Eje 1 realizando el siguiente proceso:
- En el diálogo, seleccionar cualquier campo de los Datos del apoyo Eje 1
- Abrir la la vista de planta
- Localizar en planta el desplazado que se desea usar como primer apoyo en el cálculo y situar el cursor del ratón sobre él
- Mantener pulsada la tecla Shift (Mayúsculas)
- Pulsar el botón izquierdo del ratón
- Sin mover el ratón, pulsar el botón derecho del ratón (si se moviera, volver a situarlo sobre la marca de posición para que aparezca el tooltip de información)
- En el menú contextual, seleccionar la opción Capturar desplazado
- Tramo 1
- Tramo utilizado como primer apoyo en el cálculo.
- Estación inicial
- Valor de la primera estación del Tramo 1 para la que se realiza el cálculo.
- El programa propone la estación inicial del Tramo 1.
- Estación final
- Valor de la última estación del Tramo 1 para la que se realiza el cálculo.
- El programa propone la estación final del Tramo 1.
- Desplazamiento inicial
- Valor del desplazamiento en la estación inicial del Tramo 1 para el que se realiza el cálculo.
- Positivo a la derecha del eje del Tramo 1; negativo, a la izquierda.
- Desplazamiento final
- Valor del desplazamiento en la estación final del Tramo 1 para el que se realiza el cálculo.
- Positivo a la derecha del eje del Tramo 1; negativo, a la izquierda.
- Generar límite
- Indica si se genera límite en el tramo principal usando como apoyo el Tramo 1.
- + Más información
- Generar límite tramo 1
- Indica si se genera límite en el Tramo 1.
- + Más información
- Selección gráfica
- Se puede realizar la selección gráfica de los Datos del apoyo Eje 2 realizando el siguiente proceso:
- En el diálogo, seleccionar cualquier campo de los Datos del apoyo Eje 2
- Abrir la la vista de planta
- Localizar en planta el desplazado que se desea usar como primer apoyo en el cálculo y situar el cursor del ratón sobre él
- Mantener pulsada la tecla Shift (Mayúsculas)
- Pulsar el botón izquierdo del ratón
- Sin mover el ratón, pulsar el botón derecho del ratón (si se moviera, volver a situarlo sobre la marca de posición para que aparezca el tooltip de información)
- En el menú contextual, seleccionar la opción Capturar desplazado
- Tramo 2
- Tramo utilizado como segundo apoyo en el cálculo.
- Estación inicial
- Valor de la primera estación del Tramo 2 para la que se realiza el cálculo.
- El programa propone la estación inicial del Tramo 2.
- Estación final
- Valor de la última estación del Tramo 2 para la que se realiza el cálculo.
- El programa propone la estación final del Tramo 2.
- Desplazamiento inicial
- Valor del desplazamiento en la estación inicial del Tramo 2 para el que se realiza el cálculo.
- Positivo a la derecha del eje del Tramo 2; negativo, a la izquierda.
- Desplazamiento final
- Valor del desplazamiento en la estación final del Tramo 2 para el que se realiza el cálculo.
- Positivo a la derecha del eje del Tramo 2; negativo, a la izquierda.
- Generar límite
- Indica si se genera límite en el tramo principal usando como apoyo el Tramo 2.
- + Más información
- Generar límite tramo 2
- Indica si se genera límite en el Tramo 2.
- + Más información
- Generar anchos
- Indica si se generan anchos en el tramo principal.
- + Más información
- Si está marcada, se generan anchos en el tramo principal.
Si está desmarcada, no se generan anchos en el tramo principal.
- Anchos de
- Indica qué anchos (y/o qué peraltes/pendientes si está marcado) se van a generar.
- Deshabilitado si Generar anchos está desmarcado.
- Posibles anchos a generar:
- en tramos de tipo carretera: Calzada, Arcén, Berma o Mediana
- en tramos de tipo multipista: cada banda y cada entreeje de cada una de las pistas de la sección
- en tramos de tipo urbana: Calzada - Borrar entre estaciones
- Indica si se eliminan o se conservan las entradas de tabla existentes en el tramo principal para el ancho generado.
- Deshabilitado si Generar anchos está desmarcado.
- + Más información
- ATENCIÓN: en un tramo carretera se eliminan las filas completas, no solo el dato generado, por lo que se pierden todos los datos (por ejemplo, si se generan anchos de arcén, se eliminan los anchos de berma, calzada, mediana, etc. que haya en esas estaciones).
Si está marcada, se eliminan las entradas de tabla existentes en el tramo principal para el ancho generado. El programa realiza el siguiente proceso:
· se inserta una fila en tabla de plataformas justo antes de la estación inicial calculada
· se inserta una fila en tabla de plataformas justo después de la estación final calculada
· esas entradas de tabla toman para cada dato de la tabla su valor antes de la generación
· a continuación, se eliminan las filas existentes en la tabla entre esas dos nuevas entradas
Si está desmarcada, se conservan las entradas de tabla existentes en el tramo principal para el ancho generado.
- Generar
- Indica si se generan peraltes/pendientes en el tramo principal.
- + Más información
- Posibles peraltes/pendientes a generar en un tramo multipista:
- si Anchos de es una banda de una pista, se generan pendientes de esa banda
- si Anchos de es un entreeje de un tramo multipista, esta opción está deshabilitada
Posibles peraltes/pendientes a generar en un tramo carretera:
- si Anchos de es Calzada, se generan peraltes
- si Anchos de es Arcén, se generan pendientes de arcén
- si Anchos de es Berma, se generan pendientes de berma
- si Anchos de es una banda de una pista, se generan pendientes de esa banda
- si Anchos de es Mediana, esta opción está deshabilitada
Si está marcada, se generan peraltes/pendientes en el tramo principal.
Si está desmarcada, no se generan peraltes/pendientes en el tramo principal.
- Peraltes/pendientes
- Indica si se generan peraltes o pendientes en el tramo principal.
- + Más información
- Posibles valores en un tramo multipista:
- peraltes = los valores generados se asignan a la tabla de peraltes de la pista a la que pertenece esa banda
- pendientes = los valores generados se asignan a la columna de pendientes de esa banda
Posibles valores en un tramo carretera:
- peraltes = los valores generados se asignan a la tabla de peraltes si Anchos de es Calzada, a las pendientes de arcén si Anchos de es Arcén o a las pendientes de berma si Anchos de es Berma - Borrar entre estaciones
- Indica si se eliminan o se conservan las entradas de tabla existentes en el tramo principal para el peralte/pendiente generado.
- + Más información
- Si está marcada, se eliminan las entradas de tabla existentes en el tramo principal para el peralte/pendiente generado.
Si está desmarcada, se conservan las entradas de tabla existentes en el tramo principal para el peralte/pendiente generado.
Deshabilitado si Generar peraltes está desmarcado.
- Intervalo de interpolación
- Indica con qué intervalo se realiza el cálculo.
- + Más información
- El intervalo se mide a lo largo del eje del tramo principal.
Cuanto menor sea el intervalo más preciso será el cálculo, pero tardará más en realizarse y se generarán mayor cantidad de entradas en las tablas. Se aconseja elegir un paso adecuado a las necesidades para evitar ralentizar innecesariamente el trabajo.
Deshabilitado si Autoajustado está marcado.
- Autoajustado
- Indica si se realiza el cálculo en las estaciones decididas por el programa.
- + Más información
- Si está marcada, el programa optimiza las estaciones de cálculo para que el ajuste sea el mejor posible con el mínimo de estaciones.
Si está desmarcada, se utilizan las estaciones según el Intervalo de interpolación definido por el usuario.
- Generar
- Lanza el cálculo: una vez realizados los cálculos previos, el programa muestra el diálogo de datos del entronque: las modificaciones se hacen efectivas solamente si se aceptan los cálculos en ese diálogo de resultados.
- Cancelar
- Sale del diálogo sin realizar ninguna modificación.
Datos del tramo principal
Datos del apoyo Eje 1 (obligatorios)
Datos del apoyo Eje 2 (opcionales)
Datos de generación de anchos
Datos de generación de peraltes/pendientes
Estaciones de generación
Botones de acciones
