Adquisición de datos de terreno
Este cuadro de diálogo permite la definición de los parámetros deseados para la creación de perfiles del terreno y/o adquisición de datos en él.
- Cartografía
- Los datos de los perfiles transversales se obtienen mediante el corte con las líneas de nivel y 3D activas para cortes en la cartografía que haya cargada en el proyecto en el momento de la adquisición.
- Si entre el centro de una curva y el eje no existe ningún corte, dicho perfil saldrá incompleto.
- Cartografía perfil a perfil
- Similar a la anterior, pero en este caso los perfiles transversales atraviesan el centro de las curvas.
- Terreno horizontal
- Los datos de los perfiles transversales se definen mediante dos puntos a la Cota y con el Ancho de banda indicados en este mismo diálogo.
- Terreno de tramos
- Los datos de los perfiles transversales se obtienen mediante el corte con el modelo 3D obtenido de un terreno de otro eje. En este mismo diálogo deben seleccionarse, en este orden, el Eje, el Tramo y el Terreno del que se desea obtener el modelo.
- Para obtener este modelo 3D se utilizan el Tipo de interpolación del terreno y la Precisión para la interpolación del terreno obtenido de tramos definidos en la configuración genérica del programa.
- Modelo de triángulos
- Los datos de los perfiles transversales se obtienen mediante el corte con un modelo de triángulos almacenado en un archivo WTC o TRIX. En este mismo diálogo debe seleccionarse el Fichero del que se desea obtener el modelo.
- Importar de fichero
- Tanto las estaciones como los datos de los perfiles transversales se obtienen mediante la importación directa de un archivo TER, PER, REP o VF. En este mismo diálogo debe seleccionarse el Fichero que se desea importar.
- Modelo digital del terreno
- Los datos de los perfiles transversales se obtienen mediante el corte con los Modelos MT cargados en el proyecto en el momento de la adquisición.
- Estación inicial
- Valor de la primera estación para la que se realizará la adquisición de datos.
- No puede ser inferior al valor de la estación inicial del tramo.
- La primera vez que se adquiere un terreno, el programa propone la estación inicial del tramo; a partir de ahí, el programa ofrece el valor utilizado en la última adquisición de este terreno.
- Estación final
- Valor de la última estación para la que se realizará la adquisición de datos.
- No puede ser superior al valor de la estación final del tramo.
- La primera vez que se adquiere un terreno, el programa propone la estación final del tramo; a partir de ahí, el programa ofrece el valor utilizado en la última adquisición de este terreno.
- Intervalo
- Indica con qué intervalo se crearán perfiles del terreno.
- Deshabilitado si la fuente de datos es Importar de fichero.
- La primera vez que se adquiere un terreno, el programa propone el último intervalo utilizado en cualquier adquisición de terreno; a partir de ahí, el programa ofrece el valor utilizado en la última adquisición de este terreno.
- Estaciones múltiplo del intervalo
- Si esta opción está activada, las estaciones serán múltiplo del intervalo indicado, independientemente del valor de la estación inicial.
- Por ejemplo, si la estación inicial es 1+234,567 y el intervalo es 20, el segundo perfil se creará en la estación: 1+254,567 si esta opción está desmarcada; 1+240,000 si esta opción está marcada.
- Deshabilitado si la fuente de datos es Importar de fichero.
- Intervalo dependiente del radio
- Opción para poder definir un intervalo de adquisición diferente en función del radio en planta.
- Deshabilitado si está activada la opción Usar estaciones del terreno activo o Usar estaciones del terreno seleccionado.
- Incluir estaciones de lista de límites
- Se crearán dos perfiles 1mm antes y después de la estación inicial de cada límite, otros dos antes y después de la estación final de cada límite y uno en cada punto intermedio de la línea o lista estación/distancia que define longitudinalmente la posición del límite.
- Deshabilitado si está activada la opción Usar estaciones del terreno activo o Usar estaciones del terreno seleccionado o si el terreno es de tipo obra de drenaje.
- Incluir estaciones de lista de plataformas
- Se crearán perfiles en las estaciones existentes en la tabla de plataformas.
- Deshabilitado si está activada la opción Usar estaciones del terreno activo o Usar estaciones del terreno seleccionado o si el terreno es de tipo obra de drenaje.
- Incluir estaciones de lista de firmes
- Se crearán perfiles en las estaciones existentes en la tabla de firmes.
- Deshabilitado si está activada la opción Usar estaciones del terreno activo o Usar estaciones del terreno seleccionado o si el terreno es de tipo obra de drenaje.
- Incluir estaciones de lista de peraltes
- Se crearán perfiles en las estaciones existentes en la tabla de peraltes.
- Deshabilitado si está activada la opción Usar estaciones del terreno activo o Usar estaciones del terreno seleccionado o si el terreno es de tipo obra de drenaje.
- Incluir estaciones de lista de singulares en planta
- Se crean perfiles en las estaciones de los puntos singulares en planta.
- Deshabilitado si está activada la opción Usar estaciones del terreno activo o Usar estaciones del terreno seleccionado o si el terreno es de tipo obra de drenaje.
- Incluir estaciones de mediciones
- Se crean perfiles en las estaciones de los perfiles del modelo interno de mediciones.
- Deshabilitado si está activada la opción Usar estaciones del terreno activo o Usar estaciones del terreno seleccionado o si el terreno es de tipo obra de drenaje.
- + Más información
- El modelo interno calculado por CLIP tiene en cuenta todas las posibles discontinuidades y quiebros producidos en las diferentes listas de la sección transversal (es decir, además de las estaciones de los perfiles del terreno activo, considera las estaciones existentes en todas las tablas de la sección transversal del tramo: taludes, límites, firmes, explanadas, peraltes, sobreanchos, balasto, cajeros, etc.).
Este modelo es el que se utiliza para la realización de mediciones, independientemente del intervalo con el que se muestren los listados (se pueden mostrar valores cada 100 metros, pero el programa siempre calcula en todas las estaciones que definen su modelo interno, de modo que la medición es la misma sea cual sea el intervalo mostrado en el listado, como es lógico).
Esta opción permite adquirir terreno incluyendo las estaciones del modelo interno de mediciones, de modo que estas estaciones puedan ser fácilmente visualizadas y revisadas. - Usar estaciones del terreno activo
- Si está marcada, se crean perfiles en las estaciones en las que existen perfiles en el terreno activo del tramo.
- Deshabilitado si no hay terreno activo en el tramo.
- Usar estaciones del terreno seleccionado
- Si está marcada, se crean perfiles en las estaciones en las que existen perfiles en el terreno seleccionado del tramo.
- Deshabilitado si no hay terreno seleccionado en el tramo.
- Conservar perfiles
- Indica el comportamiento esperado en una readquisición de terreno cuando en el terreno ya existe un perfil en esa estación.
- Ancho de banda
- Valor del semiancho mínimo en el que se adquieren datos. El semiancho se mide desde el eje hacia fuera para ambos lados.
- Deshabilitado si la fuente de datos es Terreno de tramos o Importar de fichero.
- Recortar por ancho de banda

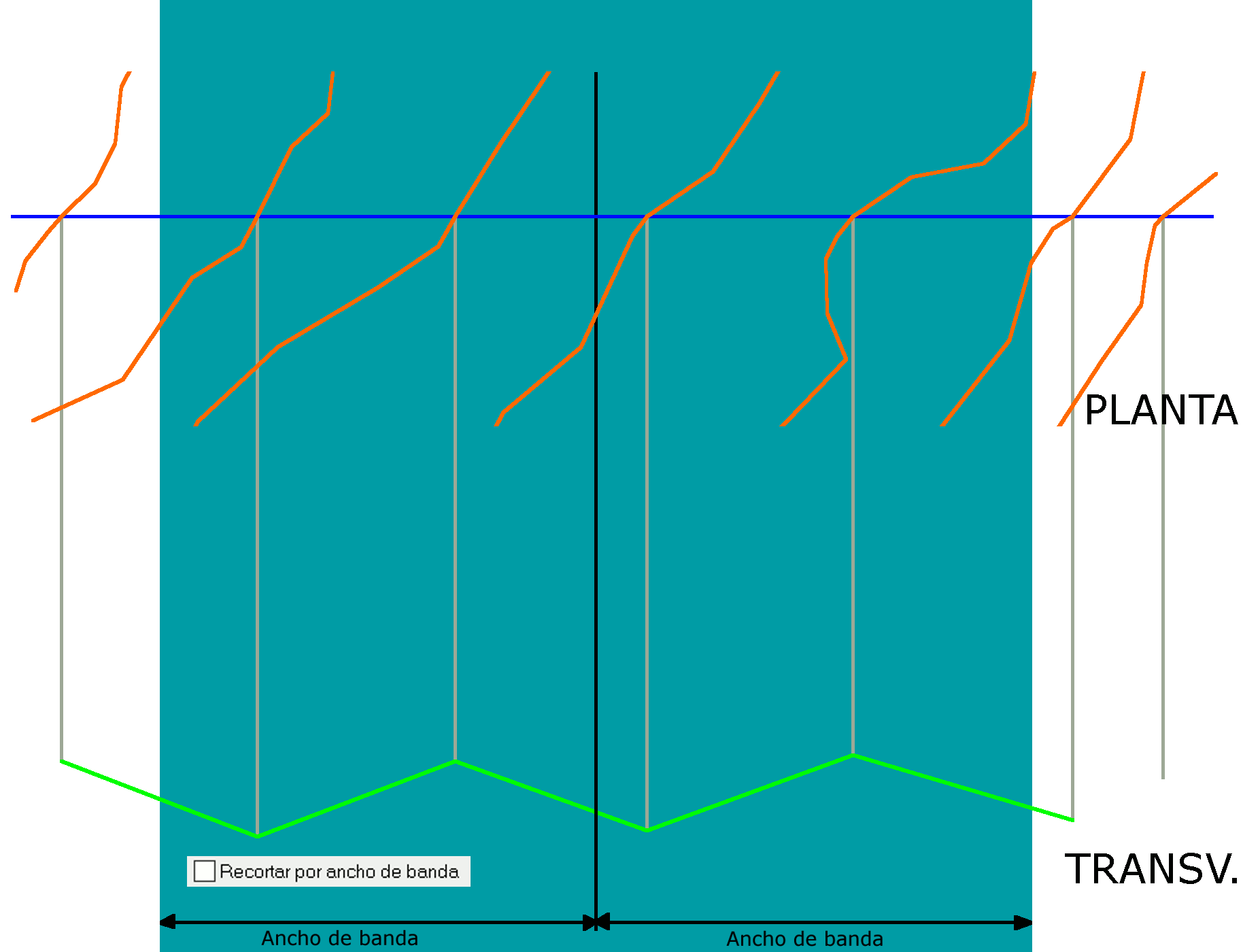

- Indica si se adquieren puntos hasta el primer corte con la fuente de datos cuya distancia es mayor que el valor indicado para el Ancho de banda o se recorta al ancho de banda exacto.
- Deshabilitado si la fuente de datos es Terreno de tramos o Importar de fichero.
- + Más información
- Si está marcada, se recorta al ancho de banda exacto.
Si está desmarcada, se adquieren puntos hasta el primer corte con la fuente de datos cuya distancia es mayor que el valor indicado para el Ancho de banda.
NOTA: si el último corte existente con la fuente de datos está a una distancia inferior al Ancho de banda, en ningún caso se inventará información, el último punto añadido al perfil será el correspondiente al último corte existente. - Adquisición automática
- Si está marcada, al actualizar solución tras modificar la geometría en planta se realiza automáticamente una nueva adquisición de los datos del terreno con los parámetros de la última adquisición realizada en el programa.
- Cota
- Cota de los perfiles del terreno en el caso de adquisición de Terreno horizontal.
- Fichero
- Fichero correspondiente para los casos de adquisición de Modelo de triángulos o Importar de fichero.
- Eje
- Eje en el caso de adquisición de Terreno de tramos.
- Tramo
- Tramo en el caso de adquisición de Terreno de tramos.
- Terreno
- Terreno en el caso de adquisición de Terreno de tramos.
