Terreno OD
Un Terreno de Obra de Drenaje es en todos los sentidos un terreno, pero con las siguientes particularidades:

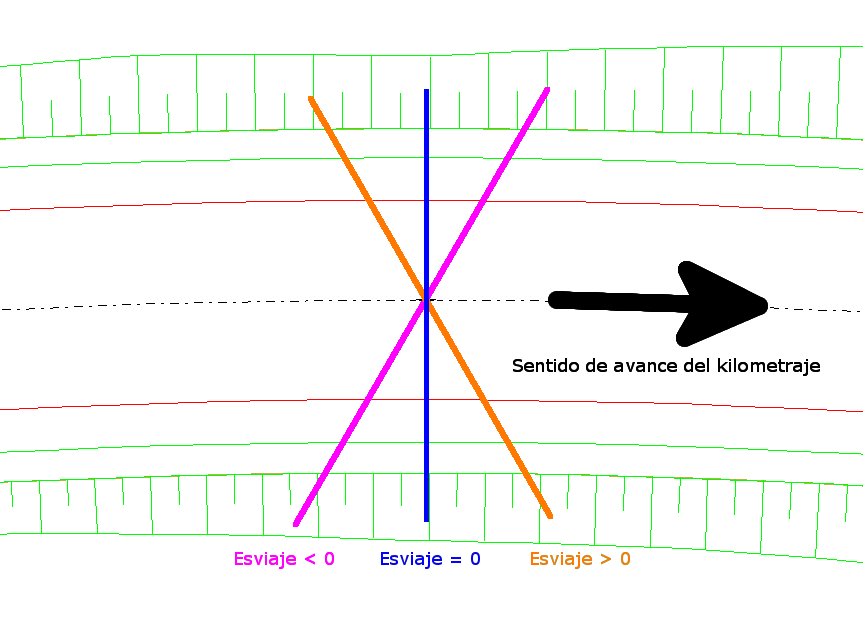

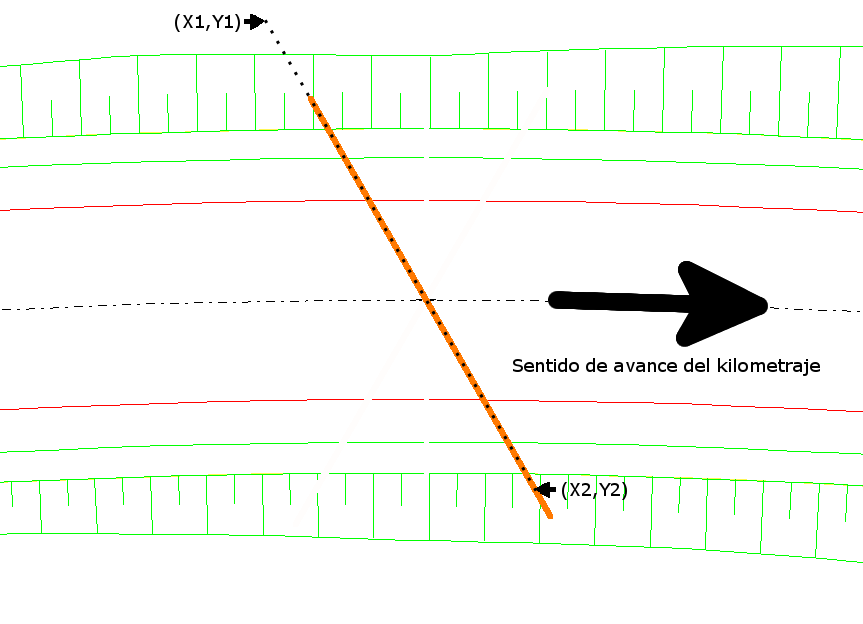

- Sus perfiles transversales pueden tener un esviaje respecto a la normal al eje (pudiendo definirlo por {estación y esviaje} o por pares de coordenadas).

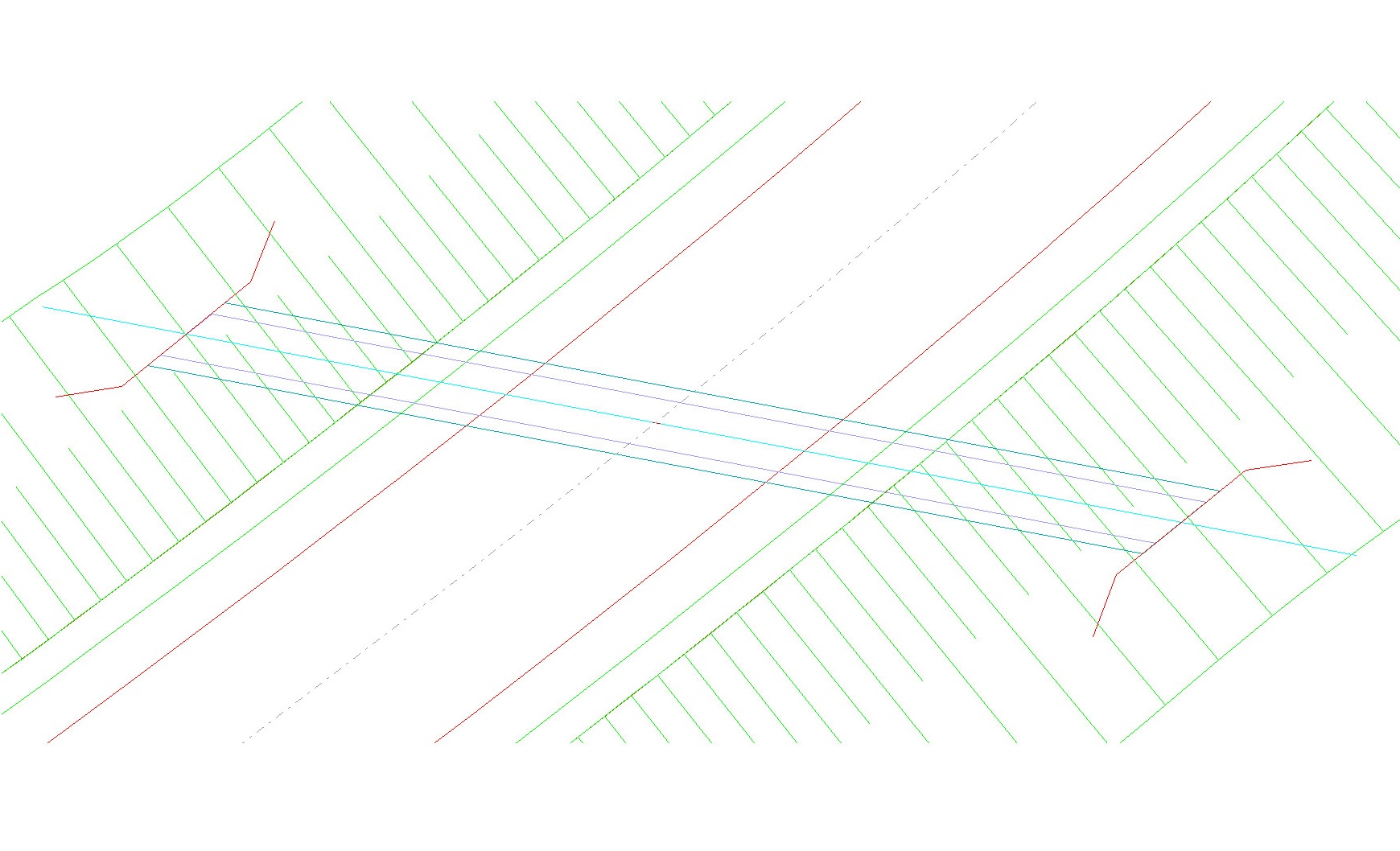

- Sus perfiles transversales tienen datos adicionales que permiten definir geométricamente de forma aproximada una obra de drenaje transversal (número, forma, dimensiones y cota de los caños, aletas, pozos) y su representación esquemática en las vistas de planta, alzado y transversal y en los planos asociados a dichas vistas.
- No se puede utilizar como terreno activo para construir el modelo, entroncar o cubicar con otro terreno.
IMPORTANTE: Aunque se permite definir multitud de datos de cada obra de drenaje, el uso de los resultados de longitudes, aletas y pozos no está indicado para realizar replanteos, ya que el modelo de perfiles transversales no tiene precisión suficiente para esa finalidad en elementos puntuales y esviados como es el caso de obras de drenaje (téngase en cuenta que generalmente el modelo se define con perfiles cada 20 metros y entre esos 20 metros el programa presupone interpolaciones que pueden no corresponder con la realidad con la suficiente exactitud como para que esas hipótesis sean aceptables para fines de replanteo y otros cálculos similares).
