Cuneta de guarda

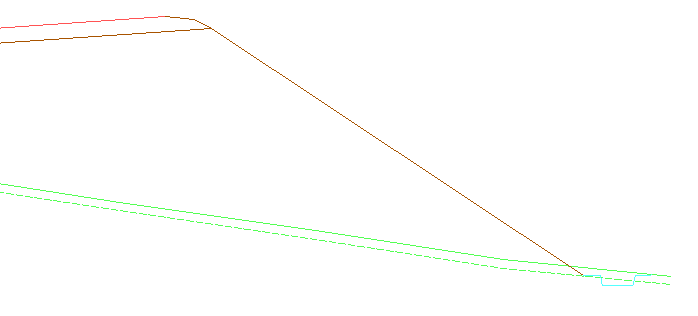

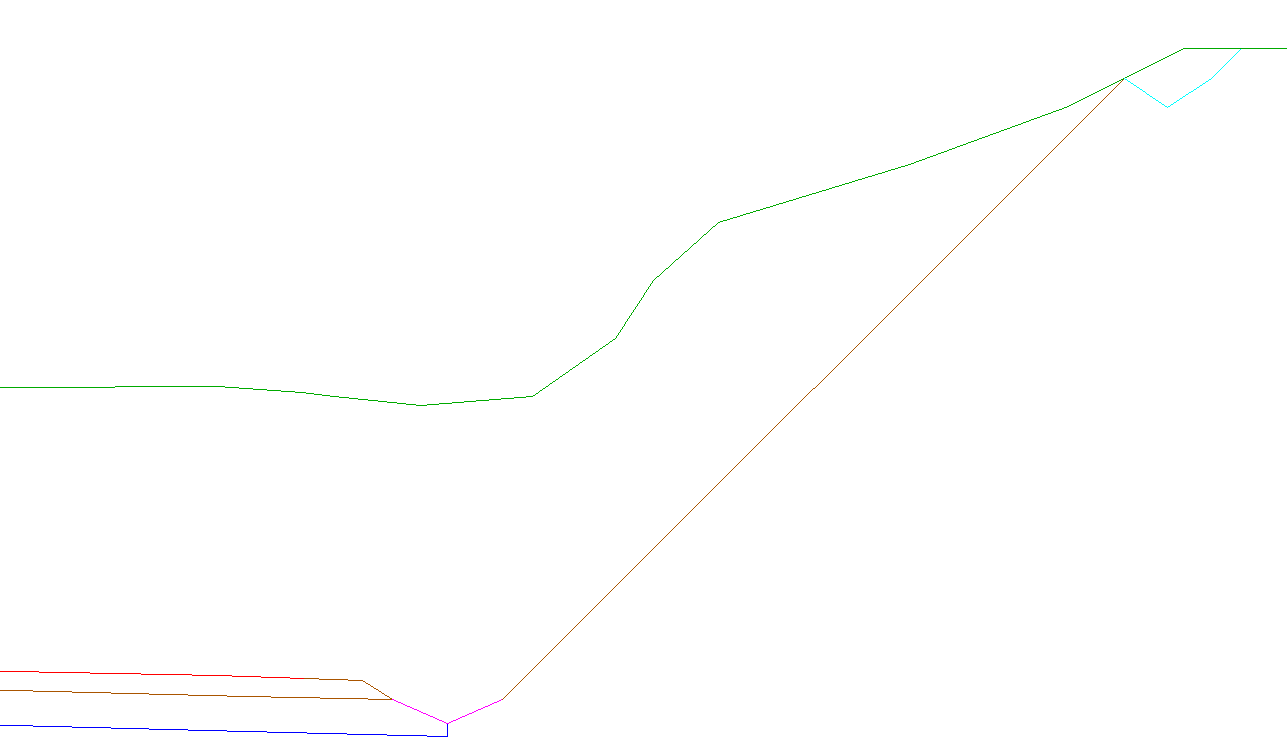

El concepto de Cuneta de guarda en CLIP se refiere al modelo de una cuneta situada en el exterior del extremo exterior del talud de tierras (tanto de desmonte como de terraplén).
Metodología de construcción
La sección transversal de la Cuneta de guarda se define en el catálogo de cunetas. Esta sección es perpendicular al eje en planta, no al pie de talud.
- Desde el extremo exterior del talud, se añaden las barras de la cuneta de catálogo asignada a la margen correspondiente (definidas en el catálogo de cunetas).
- Si está marcado el indicador ajustada a rasante, se prolonga o recorta la barra de ajuste hasta la cota de la rasante asignada a la cuneta de guarda derecha o izquierda según corresponda (si no hay rasante asignada o la cota objetivo no se puede alcanzar porque el recorte necesario sobrepase el punto anterior, se dispone la barra con las dimensiones definidas en el catálogo de cunetas).
- Si no está marcado el indicador completa y antes de llegar a completarla se corta al terreno competente de desmonte, se finaliza la construcción en ese punto.
- Si está marcado el indicador completa
o no se ha cortado al
terreno competente de desmonte
tras añadir todas las barras,a partir del último punto obtenido, se dispone una rama según el
talud de cierre
hasta cortar al
terreno competente de desmonte.
NOTA: En el caso de cuneta completa esta última rama puede necesitar disponerse como una rama de terraplén, pero el punto final sigue siendo la intersección con el terreno competente de desmonte. - Si el terreno termina antes de haberse finalizado la construcción, se cierra con un límite vertical en el punto final del terreno.
