Ejercicio 2: Edición de etiquetas asociadas al tramo
TIEMPO ESTIMADO: timer 5 min.
En este ejercicio se realiza un un ejemplo de edición de etiquetas asociadas al tramo en las vistas de planta, alzado y transversal.
Preparación del ejercicio
- Abrir el archivo PRA_Etiquetas_0002.trb.
Edición de etiquetas
-
En el árbol de trabajo, botón derecho sobre el nodo del tramo → Elementos auxiliares → Etiquetas ...
Se abre el diálogo de edición de etiquetas. - Seleccionar la primera fila de la lista de etiquetas.
-
Modificar la estación a 0+740.
Se observará que al validar el nuevo dato de la estación (cambiar de celda o pulsar Enter) automáticamente se recalculan las coordenadas de la etiqueta. -
En el campo Texto, modificar el texto por el siguiente:
Etiqueta creada en planta.
Modificada estación.
- Seleccionar la última fila de la lista de etiquetas.
-
Modificar X = 240871,417 e Y = 2719930,089.
Se observará que al validar los nuevos datos (cambiar de celda o pulsar Enter) automáticamente se recalculan la estación y distancia de la etiqueta. -
En el campo Texto, modificar el texto por el siguiente:
Etiqueta creada en transversal.
Modificadas coordenadas.
- Pulsar el botón Aceptar.
Comprobación de resultados
En la vista de transversal se observará en el perfil de la estación 0+100 una marca en la distancia y cota indicadas.
En la vista de planta se observará dibujada una marca en la estación 0+100 una marca en la distancia y cota indicadas.
En la vista de alzado se observará dibujada una marca en la estación y cota indicadas.

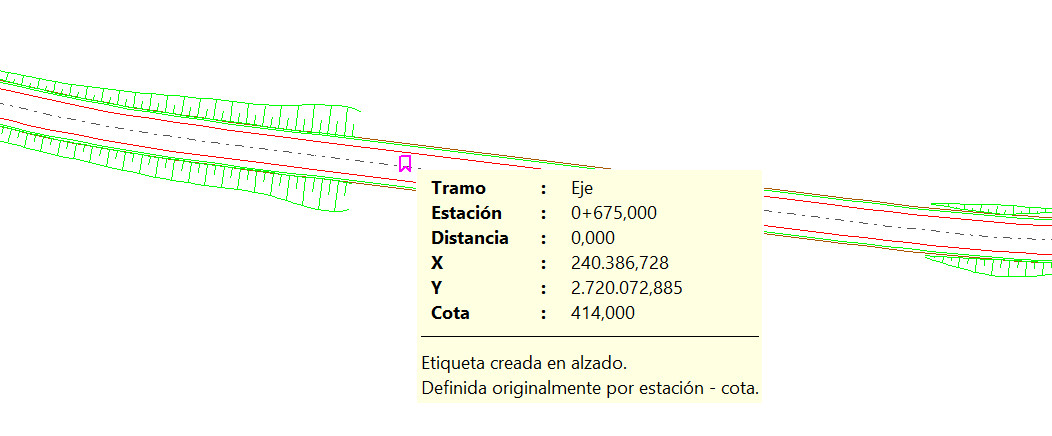

Si en cualquiera de las vistas se acerca el cursor a la marca, aparece un tooltip con la información de la etiqueta.
