Ejercicio 1: Crear un objeto de catálogo
En este ejercicio se realiza un ejemplo de creación de un nuevo objeto de catálogo.
TIEMPO ESTIMADO: timer 4 min.

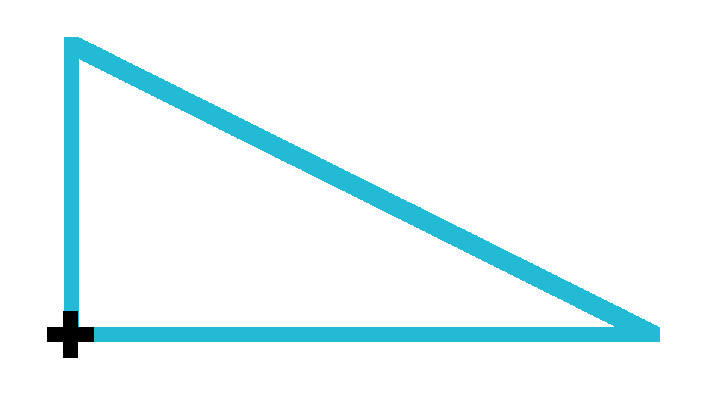

El objeto consiste en un triángulo rectángulo de 2 metros de ancho y 1 metro de alto con el ángulo recto en su vértice izquierdo inferior, y su punto de anclaje será dicho vértice.
Preparación del ejercicio
- Abrir el archivo PRA_CatalogoObjetos_0001.trb.
Definición del objeto en el catálogo de objetos
El primer paso consiste en definir un objeto de catálogo con las características geométricas del objeto que se desea mecanizar. Para ello:
-
En el Árbol de trabajo, botón derecho sobre el nodo EDICIÓN DE TRABAJO → Catálogos ... → Objetos ...
Se abre el Catálogo de objetos. -
Pulsar el botón Añadir.
En la lista de objetos se crea un nuevo elemento. -
Cambiar los siguientes datos:
Nombre = Triángulo
Pluma = Cian Sólido -
Pulsar el botón Añadir.
En la lista de objetos se crea un nuevo punto en el objeto. -
Pulsar el botón Añadir.
En la lista de objetos se crea un nuevo punto en el objeto. -
Cambiar los siguientes datos:
Y = 1000 -
Pulsar el botón Añadir.
En la lista de objetos se crea un nuevo punto en el objeto. -
Cambiar los siguientes datos:
X = 2000 -
Pulsar el botón Añadir.
En la lista de objetos se crea un nuevo punto en el objeto. - Pulsar el botón Aceptar.
