Exportar puntos del eje. Resultados

A continuación se enumeran los diferentes campos del resultado del estudio de puntos del eje.

Todos los datos se expresan en metros, salvo indicación expresa.

Accesos:

• desde el Árbol del trabajo, botón derecho sobre el nodo del tramo → Exportar → Puntos del eje ...
• desde el menú superior de Tramo → Exportar → Puntos del eje ...

Resultados del estudio

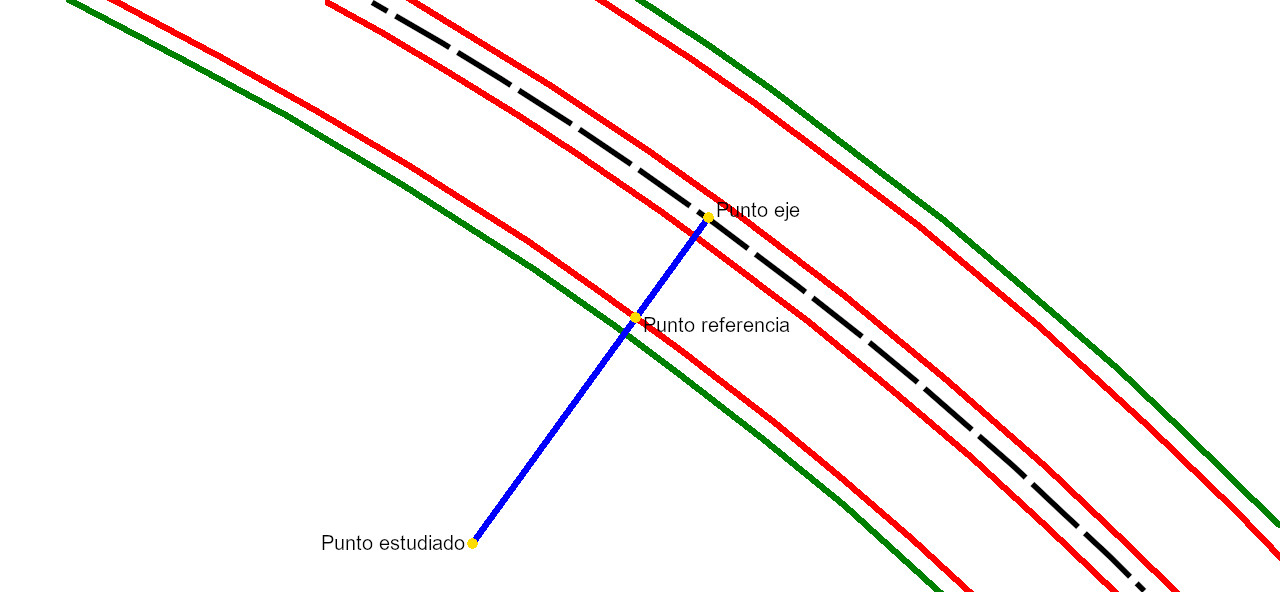

Para cada punto estudiado se obtienen el punto eje y el punto referencia.

• El punto eje corresponde al punto del eje en planta más próximo al punto estudiado.
• El punto referencia corresponde al punto en las coordenadas (X, Y) del punto estudiado o de la línea de referencia en la estación del punto eje en función de la selección que haya en el campo referencia de cota de comparación al añadir el punto estudiado.
  Su cota es la cota de rasante, sección, subrasante o explanada en función de la selección que haya en el campo cota de comparación al añadir el punto estudiado.

Con estas consideraciones, para cada punto estudiado se calculan los siguientes resultados:

Punto

Nombre identificador del punto.

Estación

Estación del punto eje.

Distancia

Distancia entre el punto estudiado y el punto eje (medida en el plano XY).

Negativa si el punto estudiado está a la izquierda del punto eje en sentido de avance del kilometraje; positiva si está a la derecha.

X

Coordenada X del punto estudiado.

Y

Coordenada Y del punto estudiado.

Z

Cota del punto estudiado.

X eje

Coordenada X del punto eje.

Y eje

Coordenada Y del punto eje.

Dis. Ref.

Distancia entre el punto estudiado y punto referencia (medida en el plano XY).

Negativa si el punto referencia está a la izquierda del punto eje en sentido de avance del kilometraje; positiva si está a la derecha.

Inc. Dist.

Distancia entre el punto estudiado y el punto referencia (medida en el plano XY).

Negativa si el punto estudiado está a la izquierda del punto referencia en sentido de avance del kilometraje; positiva si está a la derecha.

Cota

Cota del punto referencia.

Inc. Z

Diferencia entre la cota del punto estudiado y la cota del punto referencia.

Negativa si el punto estudiado tiene menor cota que el punto estudiado; positiva si es mayor.

Azimut

Azimut del eje en planta en la estación del punto eje.

Radio

Radio del eje en planta en la estación del punto eje.

Per.

Peralte del tramo en la estación del punto eje.

Peralte izquierdo si el punto estudiado está a la izquierda del eje en planta; peralte derecho si está a la derecha.

Aplicable sólo a tramos de tipo carretera, urbana y ferrocarril (en el caso de ferrocarril, se muestra la sobreelevación en milímetros).

Pent.

Pendiente de la rasante en la estación del punto eje.

Rasante izquierda si el punto estudiado está a la izquierda del eje en planta; rasante derecha si está a la derecha.
