Filtrar puntos de los perfiles del terreno
Este cuadro de diálogo permite la definición de los parámetros deseados para el filtrado de puntos de los perfiles del terreno desde el que se invoca.
IMPORTANTE: Debido a que el terreno sufre una acusada transformación irreversible, se recomienda hacer previamente una copia del mismo con el fin de no perder los datos originales.
Estaciones
- Estación inicial
- Valor de la estación a partir de la cual se realiza el filtrado de puntos del terreno desde el que se invoca.
- + Más información
- Por defecto el programa propone la estación inicial del tramo.
Se modifican todos los perfiles del terreno cuya estación sea igual o mayor que la estación inicial e igual o menor que la estación final. - Estación final
- Valor de la estación hasta la cual se realiza el filtrado de puntos del terreno desde el que se invoca.
- + Más información
- Por defecto el programa propone la estación final del tramo.
Se modifican todos los perfiles del terreno cuya estación sea igual o mayor que la estación inicial e igual o menor que la estación final. - Flecha
- Flecha utilizada para el filtrado de puntos.
- + Más información

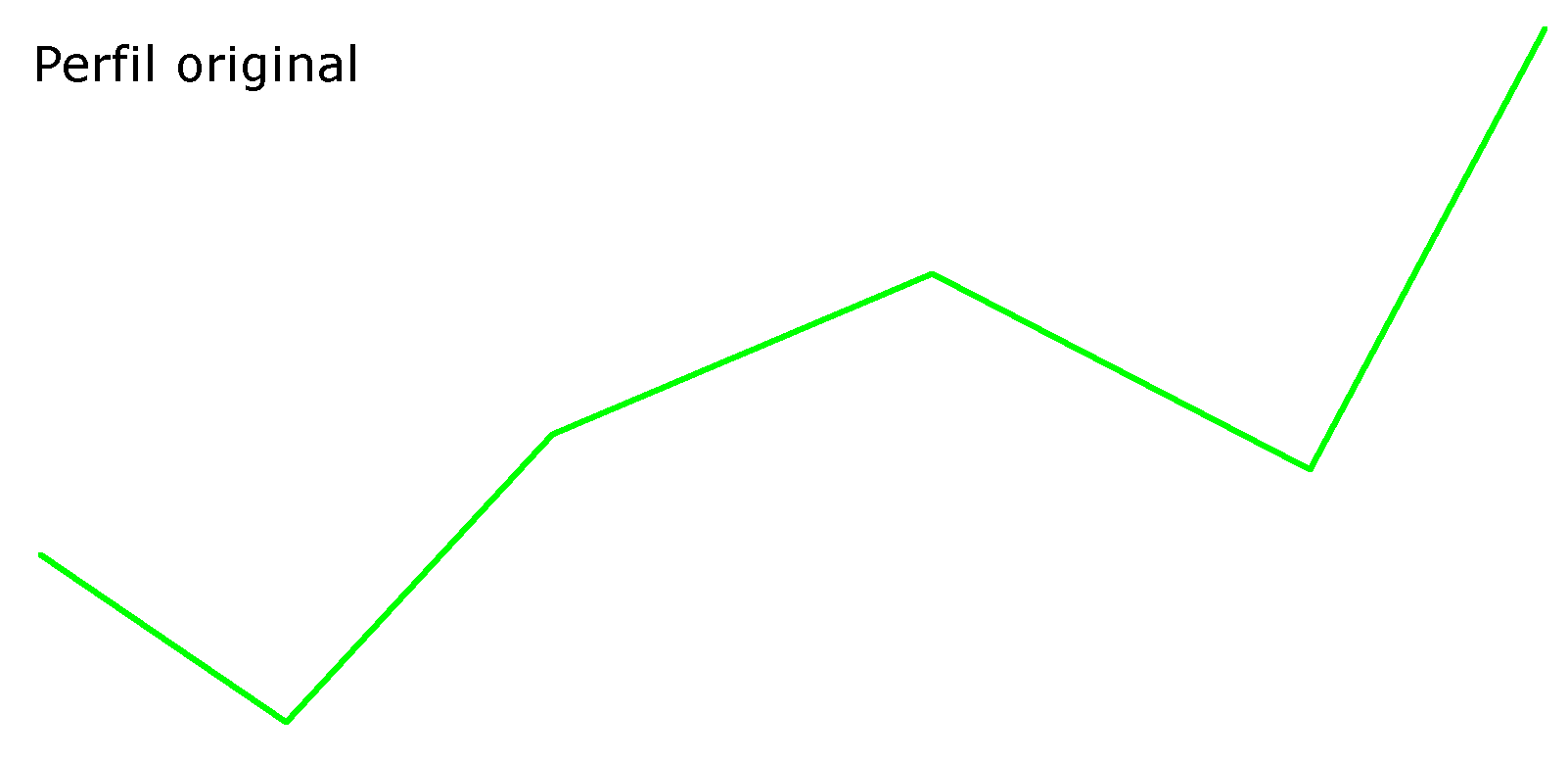

- El programa elimina aquellos puntos cuya flecha respecto a los puntos anterior y siguiente sea menor que la aquí indicada.
- Filtrar hasta nº de puntos
- Opción para realizar el filtrado hasta conseguir en el perfil el número de puntos indicado.
- + Más información
- Si el número de puntos de un perfil es menor o igual que el indicado, no se filtra ningún punto de ese perfil.
Si el número de puntos de un perfil es mayor que el indicado, se realiza el filtrado de puntos usando la flecha necesaria en cada perfil hasta conseguir el número de puntos indicado en el perfil (toma como flecha de partida la indicada en el diálogo; si el número de puntos resultante en el perfil es superior al indicado, se aumenta la flecha 10 mm y se comprueba nuevamente el número de puntos resultante de filtrar con esa nueva flecha, repitiendo el proceso las veces necesarias hasta que el número de puntos resultante sea menor o igual que el número de puntos objetivo).
Si existe un punto en el eje, este punto no se filtra aunque se cumplan las condiciones para su filtrado. - Aceptar
- Cierra el diálogo realizando el filtrado de puntos de los perfiles según los parámetros indicados..
- Cerrar
- Cierra el diálogo sin guardar los cambios realizados ni realizar ninguna modificación en el terreno.
