Catálogo de muros
Este cuadro de diálogo permite la definición de los datos de secciones tipo de muro.
+ Más información
Al importar ejes de otro TRB se añaden al catálogo actual del
TRB de destino aquellos muros del catálogo del
TRB importado que estén en uso en los ejes importados, a excepción
de aquellos que se considere que ya existen en el TRB de destino.
Se considera que un muro ya existe en el TRB de destino cuando todos
sus datos (Nombre, Ancho de coronación, etc.)
son iguales a los de alguno de los muros existentes en el catálogo de muros del
TRB de destino.
- Acceso
-
Desde el Árbol del trabajo, botón derecho sobre el nodo
EDICIÓN DE TRABAJO → Catálogos → Muros...
-
Desde el menú superior, desplegar el menú
Trabajo → Catálogos → Muros...
- MUROS
- Lista de secciones tipo de muro definidas en el trabajo.
Datos generales de la sección tipo seleccionada en la lista
- Nombre
- Nombre identificativo de la sección tipo de muro.
- Tipo de muro
- Indica si la sección de muro se construye en desmonte o en terraplén.
+ Más información
- Desmonte = la sección de muro solamente se construye en los taludes de desmonte.
- Terraplén = la sección de muro solamente se construye en los taludes de terraplén.
- Altura mínima
- Diferencia mínima entre cota de coronación y cota de cimentación (en valor absoluto) para que se construya muro.
Datos del muro de la sección tipo seleccionada en la lista
- Criterio de coronación
- Criterio utilizado para obtener la cota de coronación del muro.
+ Más información
La cota de coronación se obtiene:
- Por incremento de cota = como suma de la cota de referencia superior del muro y la sobrealtura.
- Por altura de muro = como suma de la cota de cimentación del muro y la altura de muro.
- Por ajuste a rasante = de la cota de la rasante de coronación definida por el usuario en la tabla de muros.
NOTA: para muros de tipo desmonte, la cota de referencia superior del muro es la cota del terreno competente de desmonte en el eje de anclaje del muro; para muros de tipo Terraplén, es la cota de la sección en el eje de anclaje del muro.
- Criterio de cimentación
- Criterio utilizado para obtener la cota de cimentación del muro.
+ Más información
La cota de cimentación se obtiene:
- Por espesor enterrado = restando a la cota de referencia inferior del muro el espesor enterrado.
- Por ajuste a rasante = de la cota de la rasante de cimentación definida por el usuario en la tabla de muros.
NOTA: para muros de tipo desmonte, la cota de referencia inferior del muro es la cota de la sección en el eje de anclaje del muro; para muros de tipo Terraplén, es la cota del terreno competente de terraplén en el eje de anclaje del muro.
- Espesor enterrado
- Espesor de muro enterrado.
- Habilitada solamente si el criterio de cimentación es por espesor enterrado.
- Sobrealtura
- Sobrealtura de muro.
- Habilitada solamente si el criterio de coronación es por incremento de cota.
- Altura sobre cimentación
- Altura de muro entre la cimentación y la coronación.
-
Habilitada solamente si el tipo de muro es Desmonte y el
criterio de coronación es por altura de muro.
- Ancho de coronación
- Ancho del muro en la coronación.
- Talud interior
- Ángulo del muro en su cara más próxima al eje de la sección respecto a la vertical.
+ Más información
Si el
tipo de muro es
Desmonte solamente se aceptan valores positivos.
Si el
tipo de muro es

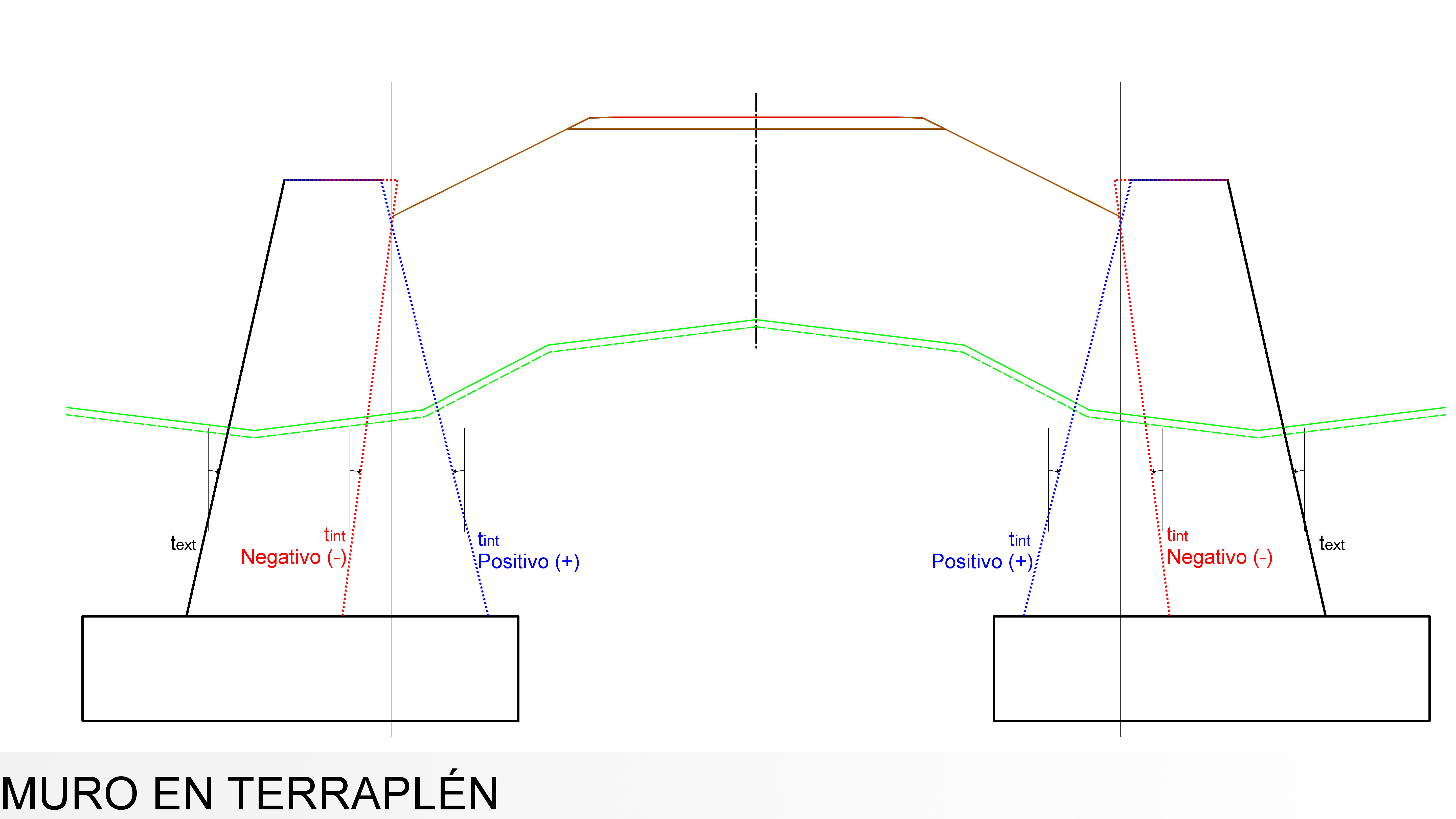

Terraplén,se aceptan valores positivos o negativos (criterio de signos aclarado en la siguiente imagen); si es negativo, el valor absoluto del talud interior no puede ser superior al valor del
talud exterior (para evitar que el ancho de cimentación sea menor que el ancho de coronación).
El valor se muestra siempre en grados sexagesimales, pero se puede introducir en:
- Grados sexagesimales: por ejemplo 5º3'25" o también 5,057º
- Grados centesimales: por ejemplo 10,5613
- Radianes: por ejemplo 0,25r
- Talud exterior
- Ángulo del muro en su cara más alejada al eje de la sección respecto a la vertical.
+ Más información
Si el
tipo de muro es

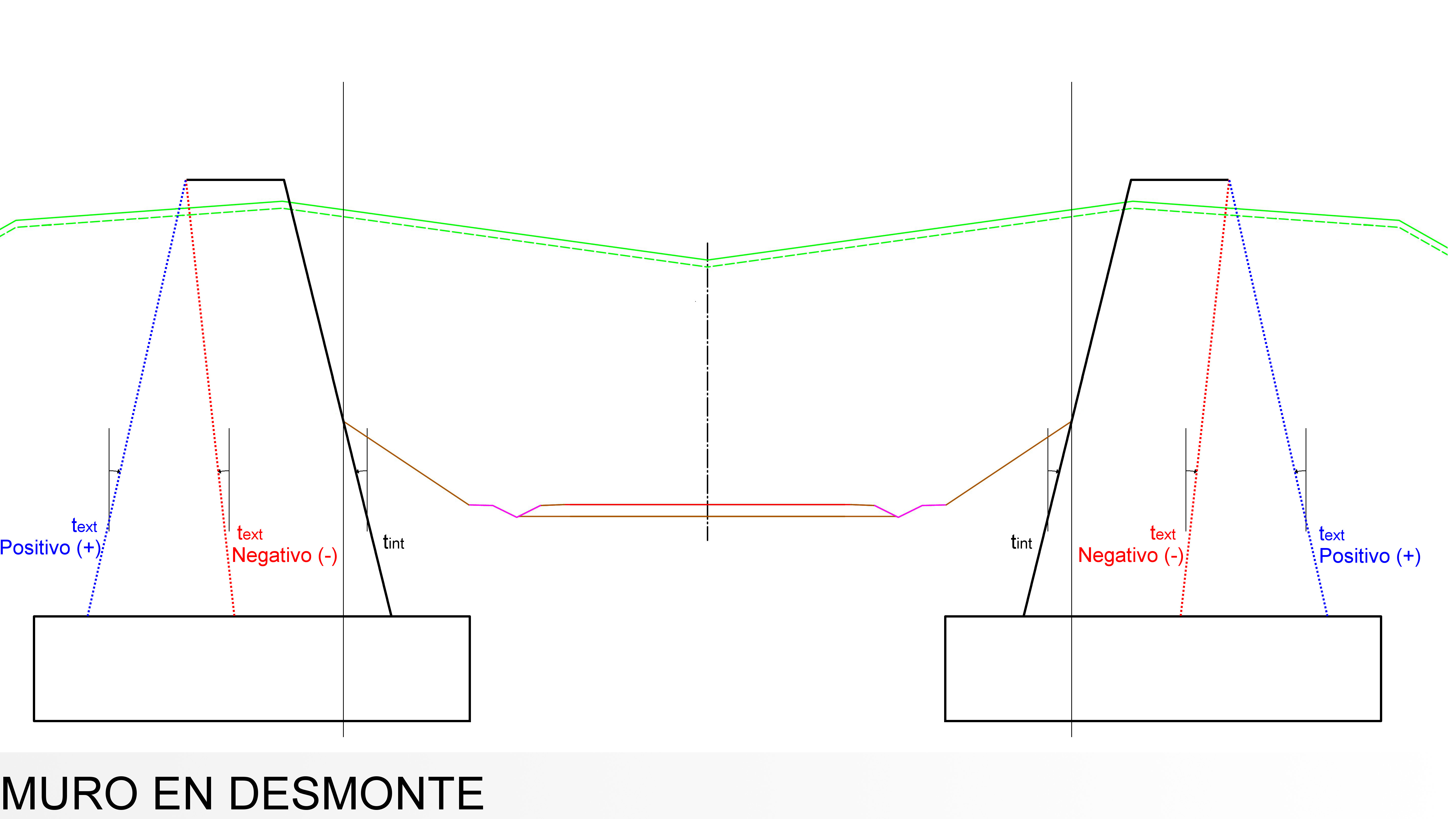

Desmonte,se aceptan valores positivos o negativos (criterio de signos aclarado en la siguiente imagen); si es negativo, el valor absoluto del talud exterior no puede ser superior al valor del
talud interior (para evitar que el ancho de cimentación sea menor que el ancho de coronación).
Si el
tipo de muro es
Terraplén solamente se aceptan valores positivos.
El valor se muestra siempre en grados sexagesimales, pero se puede introducir en:
- Grados sexagesimales: por ejemplo 5º3'25" o también 5,057º
- Grados centesimales: por ejemplo 10,5613
- Radianes: por ejemplo 0,25r
Datos de la zapata de la sección tipo seleccionada en la lista

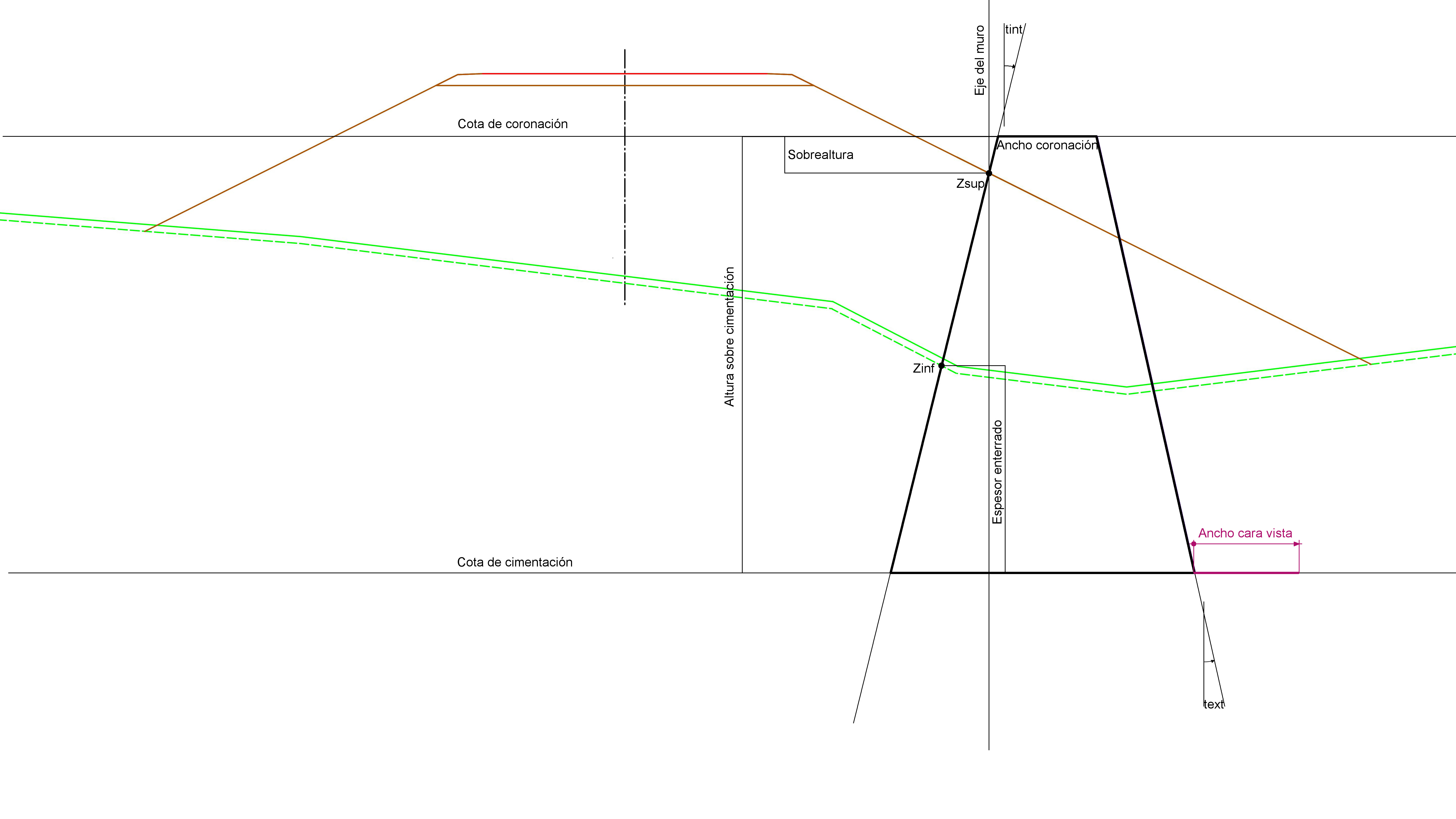

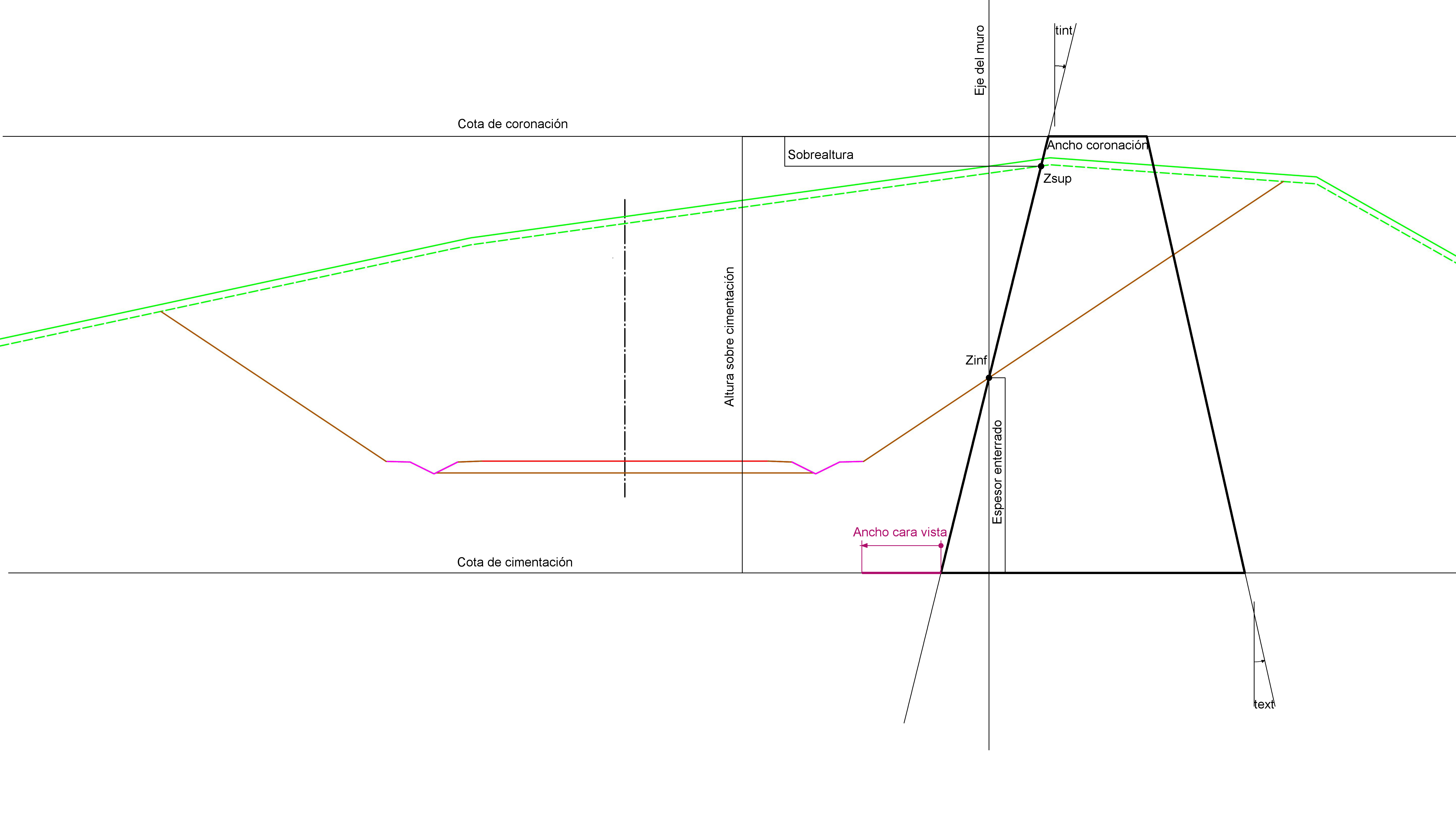

- Ancho de zapata en cara vista
- Distancia entre el extremo exterior de la zapata en la cara vista del muro y el punto inferior de la cara vista del muro del muro.
+ Más información

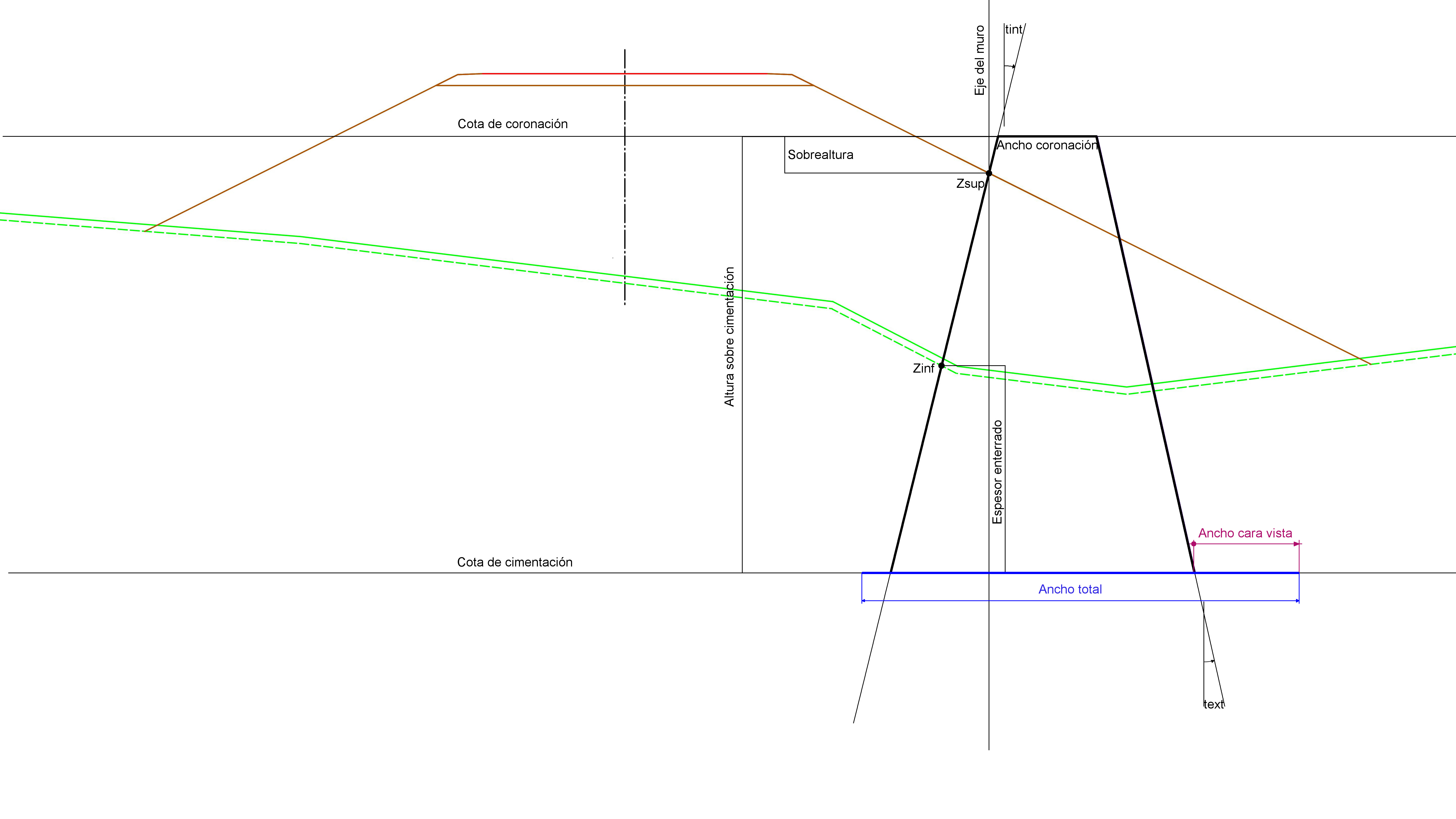

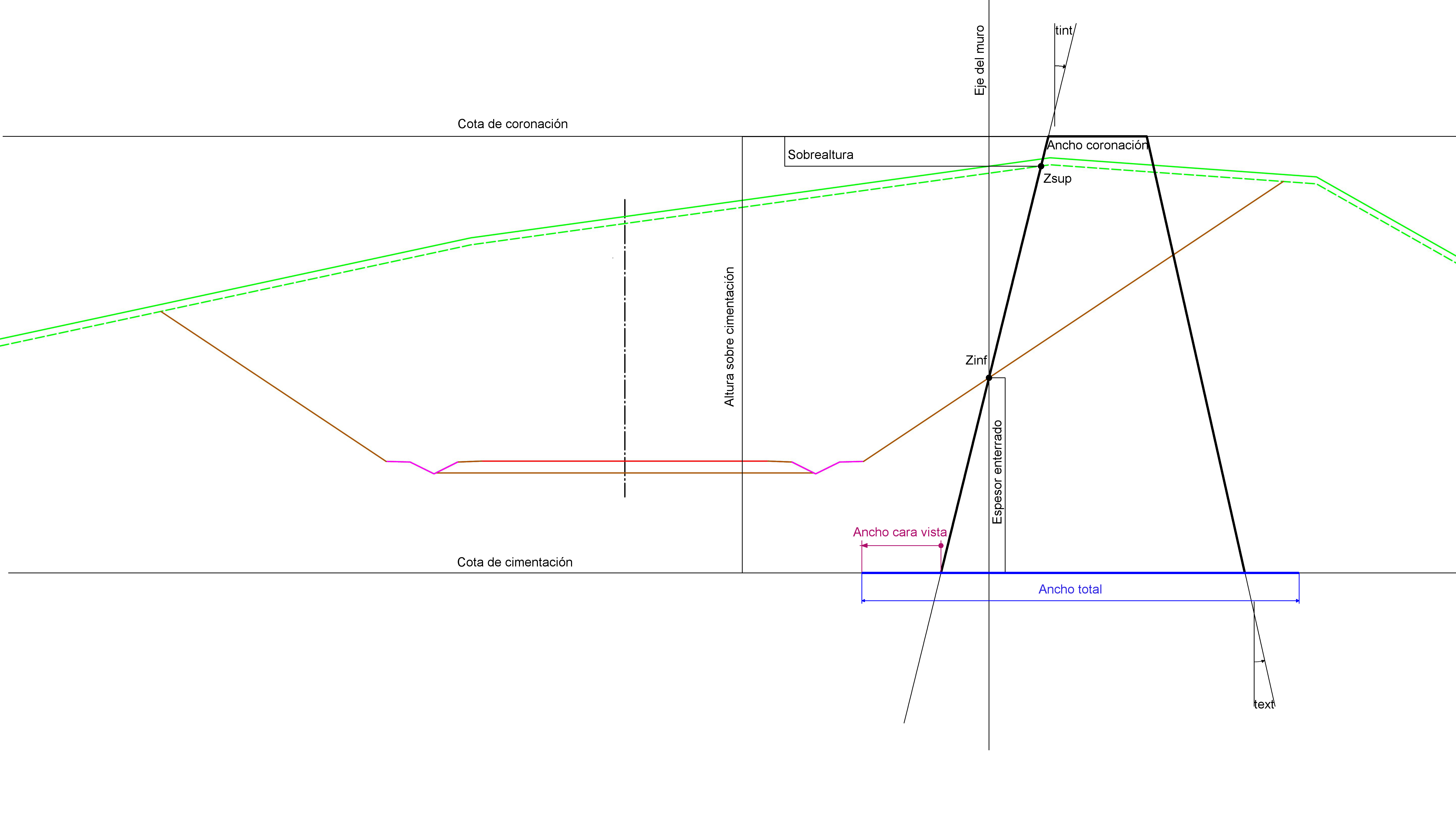

- Ancho de zapata total
- Distancia entre los extremos exteriores de la zapata en la cara vista y en la cara de tierras del muro.
+ Más información
- Altura de zapata
- Altura de la zapata.
Datos del talud de cierre del muro en desmonte
- Criterio de arranque de talud de desmonte
- Criterio utilizado para obtener la cota de arranque del talud de cierre del muro.
- Habilitado solamente si el tipo de muro es desmonte.
+ Más información
La cota de arranque se obtiene:
- Por profundidad = restando a la cota de coronación del muro la profundidad.
- Por ajuste a rasante = de la cota de la rasante de arranque definida por el usuario en la tabla de muros.
- Profundidad de cierre en desmonte
- Profundidad para obtener la cota de arranque del talud de cierre del muro.
- Habilitada solamente si el tipo de muro es desmonte y el criterio de arranque de talud de desmonte es por profundidad.
- Talud de cierre de desmonte
- Talud de cierre del muro (medido en H:V).
- Habilitado solamente si el tipo de muro es desmonte.
Botones de acciones sobre el catálogo
- Añadir
- Añade una nueva sección tipo de muro a la lista de secciones tipo.
- Eliminar
- Elimina el muro seleccionado en la lista de secciones tipo.
- Eliminar no utilizados
- Elimina los muros que no estén en uso en el trabajo.
- Importar...
- Importa la definición de secciones tipo de muro de un archivo de intercambio compatible.
- Exportar...
- Exporta la definición de secciones tipo de muro a un archivo de intercambio compatible.
- Aceptar
- Cierra el catálogo guardando los cambios realizados.
- Cancelar
- Cierra el catálogo sin guardar los cambios realizados.
