Catálogo de cunetas
Este cuadro de diálogo permite la definición de los datos de cunetas.
Las cunetas definidas en el catálogo se pueden utilizar en cualquier tramo del trabajo.
Los puntos de definición describen la geometría de la cuneta situada en la margen derecha. Si la cuneta se asigna a la margen izquierda, el programa aplicará una simetría respecto a la vertical a distancia 0.
- Acceso
- Desde el Árbol del trabajo, botón derecho sobre el nodo EDICIÓN DE TRABAJO → Catálogos → Cunetas...
- Desde el menú superior, desplegar el menú Trabajo → Catálogos → CunetasPista ...
- CUNETAS
- Árbol de cunetas y puntos: el primer nivel muestra las cunetas definidas en el catálogo; el segundo, los puntos de definición de la cuneta de la que cuelgan.
- Nombre
- Nombre identificativo de la cuneta.
- Superior
- Indica la posición del arranque de la cuneta en la sección.
- NOTA: no aplica en caso de asignar la cuneta como cuneta de guarda.
- + Más información

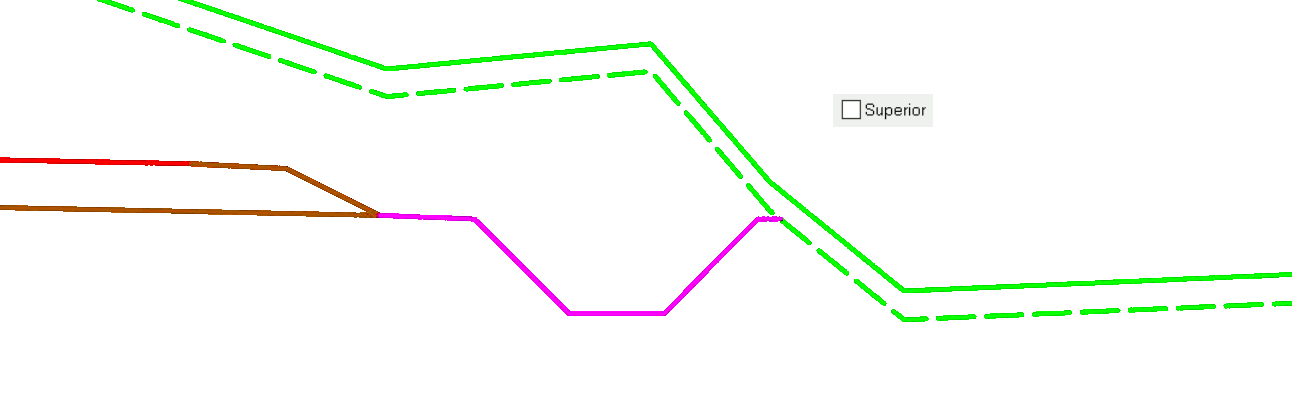

- Si está marcada, la cuneta arranca en el extremo de la capa de forma (en tramos de tipo ferrocarril) o en el extremo de berma de la plataforma (en el resto de tipos de tramo).
Si está desmarcada, la cuneta arranca en el pie de la capa de forma (en tramos de tipo ferrocarril) o en el pie de firme (en el resto de tipos de tramo).
No tiene efecto en tramos de tipo canal, donde la cuneta siempre arranca del extremo inferior del canal, ni en los tramos de tipo túnel, que carecen de cunetas.
Tampoco tiene efecto en las cunetas de guarda, donde la cuneta de guarda siempre arranca del extremo del talud de tierras.
+ Ver más ejemplos de comportamiento
file_download Descargar trabajo con ejemplos de comportamiento
- Completa
- Indica si la cuneta se construye completa.
- + Más información
- Si está marcada, la cuneta se construye completa.

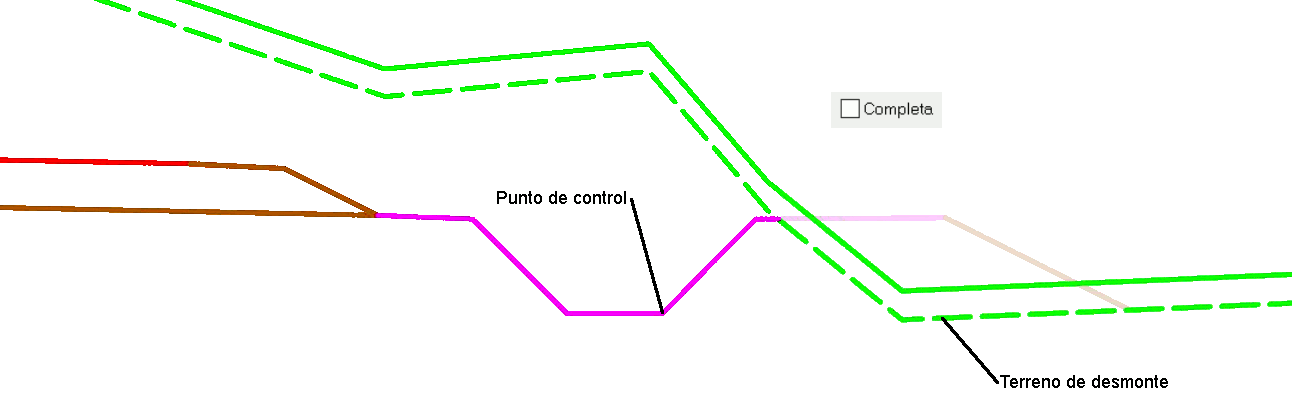

Si está desmarcada, la cuneta se construye hasta la rama posterior al último punto que quede por debajo del terreno competente de desmonte antes del punto de control (inclusive), siendo recortada esta última rama en su intersección con el terreno competente de desmonte.
+ Ver más ejemplos de comportamiento
file_download Descargar trabajo con ejemplos de comportamiento
- En desmonte
- Indica si la cuneta se construye en desmonte.
- + Más información
- Si está marcada, la cuneta se construye si algún punto anterior al punto de control (inclusive) está debajo del terreno competente de desmonte.
+ Ver más ejemplos de comportamiento
file_download Descargar trabajo con ejemplos de comportamiento
- En terraplén
- Indica si la cuneta se construye en terraplén.
- + Más información
- Si está marcada, la cuneta se construye si ningún punto anterior al punto de control (inclusive) está debajo del terreno competente de desmonte.
+ Ver más ejemplos de comportamiento
file_download Descargar trabajo con ejemplos de comportamiento
- Punto de control
- Punto de control para discernir si debe construirse la cuneta.
- Si algún punto anterior a éste (inclusive) está debajo del terreno competente de desmonte, se construye la cuneta.
- En la vista preliminar este punto se representa con un cuadrado amarillo.
- Punto línea de fondo de cuneta
- Punto utilizado por la línea característica de fondo de cuneta.
- Ajustada a rasante
- Indica si la cuneta tiene una barra ajustada a rasante.
- + Más información

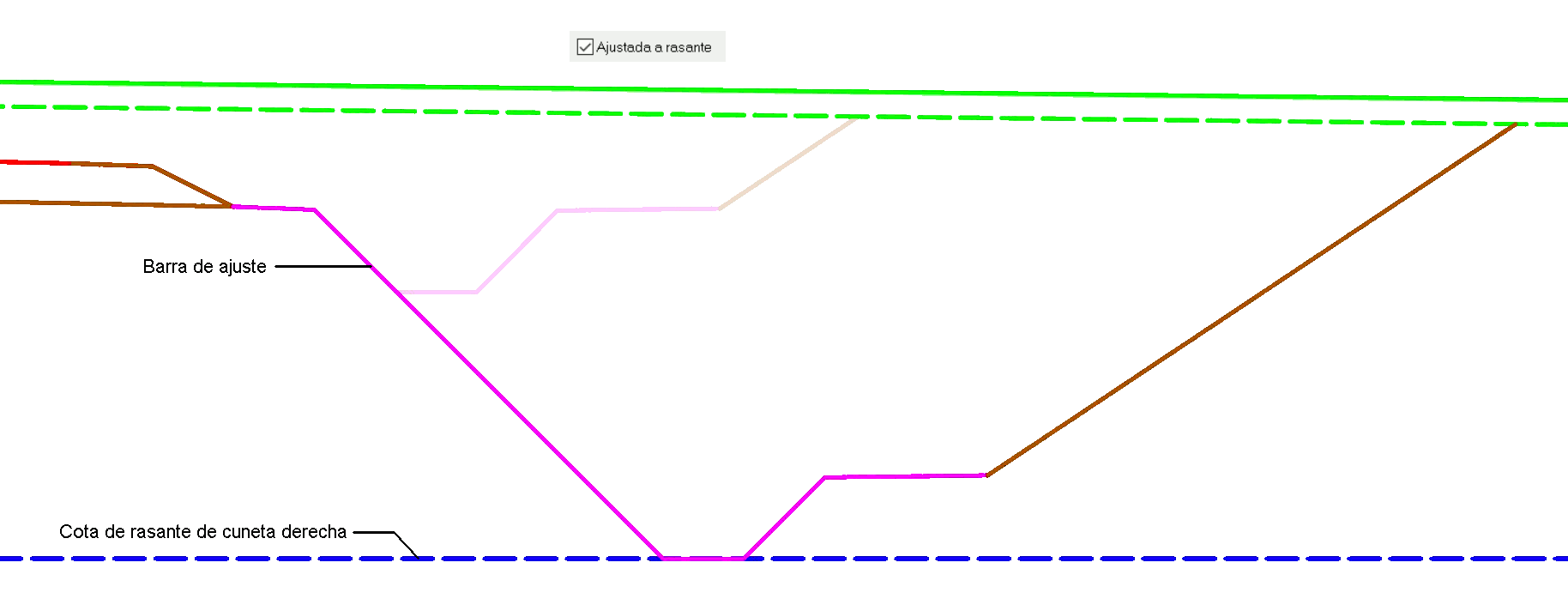

- Si está marcada, la barra ajustada se prolonga (manteniendo su inclinación) hasta llegar a la cota indicada por la rasante asignada a cuneta si dicha cota es menor que la cota del punto inicial de la barra.
Si está desmarcada, todas las ramas se construyen con las dimensiones indicadas.
+ Ver más ejemplos de comportamiento
file_download Descargar trabajo con ejemplos de comportamiento
- Barra de ajuste (a rasante)
- Número correspondiente al punto de la cuneta que define el final de la barra de ajuste a rasante.
- Deshabilitada si está desmarcada Ajustada a rasante.
- En la vista preliminar esta barra se representa con una línea verde.
- NOTA: sólo aplica a tramos de tipo Multipista, Carretera o Ferrocarril.
- NOTA: no aplica en caso de asignar la cuneta como cuneta de guarda.
- NOTA: si la barra seleccionada es horizontal, no se hace ningún ajuste.
- Ajustada a despeje
- Indica si la cuneta tiene una barra ajustada a despeje.
- NOTA: sólo aplica a tramos de tipo Multipista, Carretera o Ferrocarril.
- NOTA: no aplica en caso de asignar la cuneta como cuneta de guarda.
- + Más información

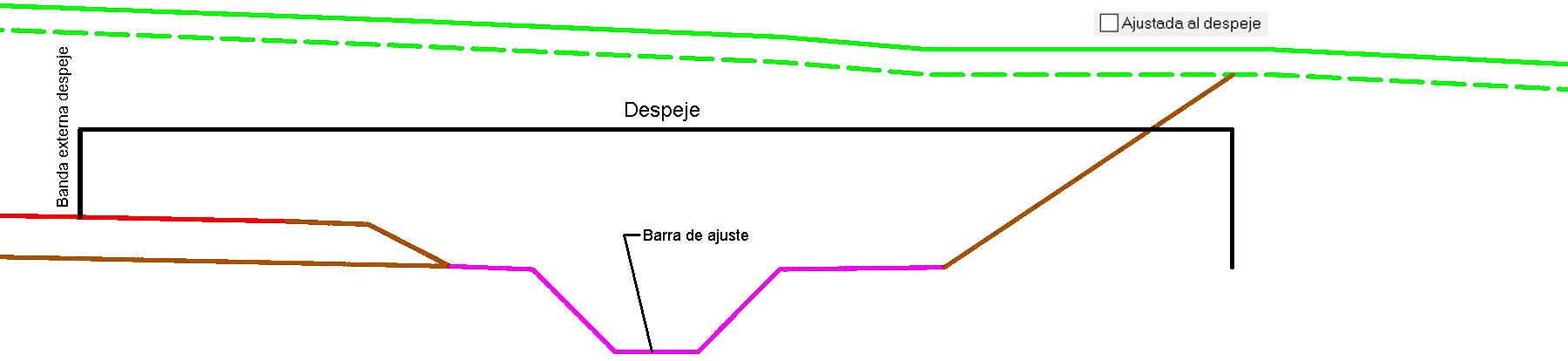

- Si está marcada, se prolonga o acorta la rama de ajuste de la cuneta hasta que la distancia entre el extremo exterior de esa rama y la banda de referencia de despeje sea la indicada en los datos globales o tramificados de despejes. Si está desmarcada, todas las ramas se construyen con las dimensiones indicadas.
+ Ver más ejemplos de comportamiento
file_download Descargar trabajo con ejemplos de comportamiento
- Barra de ajuste (a despeje)
- Número correspondiente al punto de la cuneta que define el final de la barra de ajuste a despeje.
- Deshabilitada si está desmarcada Ajustada a despeje.
- En la vista preliminar esta barra se representa con una línea roja.
- NOTA: si la barra seleccionada es vertical, no se hace ningún ajuste.
- NOTA: no aplica en caso de asignar la cuneta como cuneta de guarda.
- Incr. Distancia
- Incremento de distancia horizontal respecto al punto de definición anterior.
- En el caso del primer punto, distancia horizontal al punto de arranque de la cuneta (pie de firme o extremo de berma dependiendo del dato Superior).
- Incr. Cota
- Incremento de distancia vertical respecto al punto de definición anterior.
- En el caso del primer punto, distancia vertical al punto de arranque de la cuneta (pie de firme o extremo de berma dependiendo del dato Superior).
Árbol de cunetas del catálogo
Datos de la cuneta seleccionada en el árbol
Datos del punto seleccionado en el árbol
En la vista preliminar este punto se representa con una marca verde.
